YTM32MC03 MCAL LIN Slave 发送回环测试异常

[RuiXu]

还是要对比LIN总线和TX的波形才能确定

[lxhxss]

您估计需要麻烦描述的具体一些

[RuiXu]

我需要查看此寄存器

[RuiXu]

RuiXu 在 YTM32MC03 MCAL LIN Slave 发送回环测试异常 中说：

我需要查看此寄存器

在发生位错误的时候

[lxhxss]

RuiXu

这个是 发送 uint8 Data[8] = {0x00, 0x01, 0x02, 0x03, 0x04, 0x05, 0x06, 0x07};

的波形 对应上位机结果为

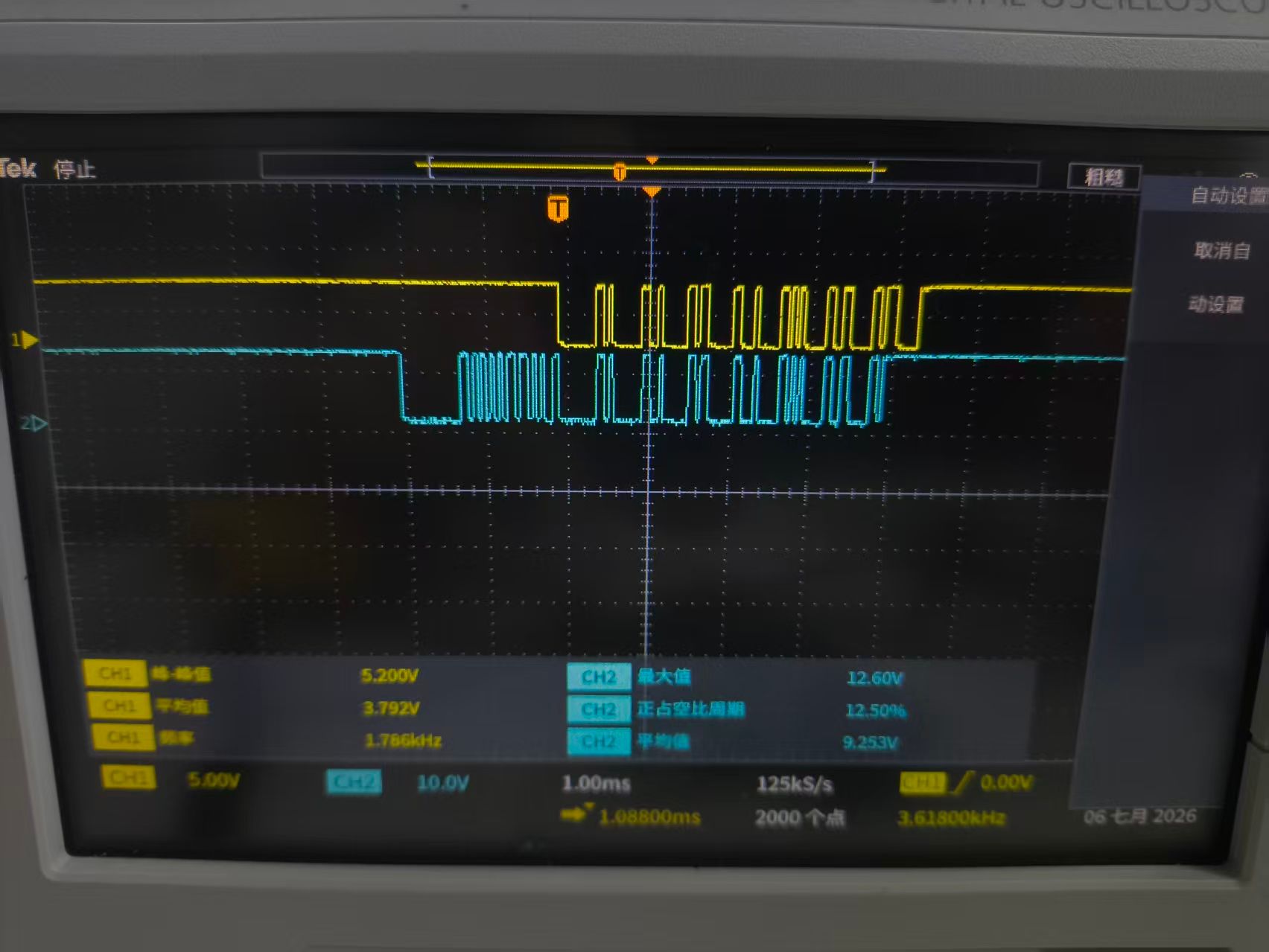

上面的是 TX
下面的是 LIN

[RuiXu]

TX发出的数据和LIN总线上的不一样，TX正常发出去了的，但是没有到总线上。

[lxhxss]

RuiXu

请问这个是您要的吗

[RuiXu]

lxhxss 在 YTM32MC03 MCAL LIN Slave 发送回环测试异常 中说：

RuiXu

请问这个是您要的吗

配置没有问题，大概率是硬件问题。因为LIN总线上面没有07这个数据，但是TX硬件发出来了

[lxhxss]

ＴＸ好像没有正常发出去吧

图一是　ＳＤＫ版本的　能够正常回复的　ＴＸ　ＬＩＮ

图二是　ＭＣＡＬ　版本　不能够正常回复　少一位的

[lxhxss]

RuiXu 您之前说用ＤＥＭＯ跑过指的是６４ＰＩＮ的吗　还是　４８ＰＩＮ的　会有这方面的差异吗

[RuiXu]

lxhxss 在 YTM32MC03 MCAL LIN Slave 发送回环测试异常 中说：

RuiXu 您之前说用ＤＥＭＯ跑过指的是６４ＰＩＮ的吗　还是　４８ＰＩＮ的　会有这方面的差异吗

理论上不会有差异。您说的少了一位是哪一位？我看波形TX发出就是0x07啊，但是正常的LIN PHY是LIN总线上和TX的波形是一样的，从刚刚波形来看，LIN总线上明显有问题。说明LIN PHY是有问题的。

[RuiXu]

RuiXu 在 YTM32MC03 MCAL LIN Slave 发送回环测试异常 中说：

lxhxss 在 YTM32MC03 MCAL LIN Slave 发送回环测试异常 中说：

RuiXu 您之前说用ＤＥＭＯ跑过指的是６４ＰＩＮ的吗　还是　４８ＰＩＮ的　会有这方面的差异吗

理论上不会有差异。您说的少了一位是哪一位？我看波形TX发出就是0x07啊，但是正常的LIN PHY是LIN总线上和TX的波形是一样的，从刚刚波形来看，LIN总线上明显有问题。说明LIN PHY是有问题的。

可以把MCAL和SDK您的工程发给我看看吗

[lxhxss]

RuiXu 可以的　怎么发送呢　直接发送吗

[lxhxss]

RuiXu b5b6584b-b965-462b-9ba1-9f98d75b2611-SDK.zip 7abeafdf-edb4-4175-bfcc-9e51b368a1e7-MCAL.zip

[RuiXu]

MCAL的也给我一份

[lxhxss]

RuiXu 两个都有　　这是两个文件

[lxhxss]

此主題已被删除！

[lxhxss]

RuiXu 您好　目前来看有什么问题吗，ｍａｉｎ．ｃ估计被加密了，内容就是　ｄｅｍｏ中的内容　可以直接ｃｖ过去

[RuiXu]

目前在我的板子上跑您提供的MCAL工程没有问题（我的板子是MC0 64PIN）,不过总体分析下来，感觉是引脚配置和板子的供电稳定的问题导致LIN PHY出问题。一旦出现连续三个以上的高电平就会导致LIN PHY出问题。验证方向：第三个字节发送0x0F应该也会出问题。可以看看MCAL工程跑的时候LIN PHY使能引脚（PTD5）的电压情况，是否是全程处于使能状态（电压是否稳定），有无其他干扰。

[lxhxss]

RuiXu 好的　谢谢您，还有一个考虑的点在于，如果使用　ＳＤＫ版本是完全没问题的，这个感觉下来就跟硬件问题这方面有些矛盾
