YTM32MC03 MCAL LIN Slave 发送回环测试异常

[RuiXu]

TX发出的数据和LIN总线上的不一样，TX正常发出去了的，但是没有到总线上。

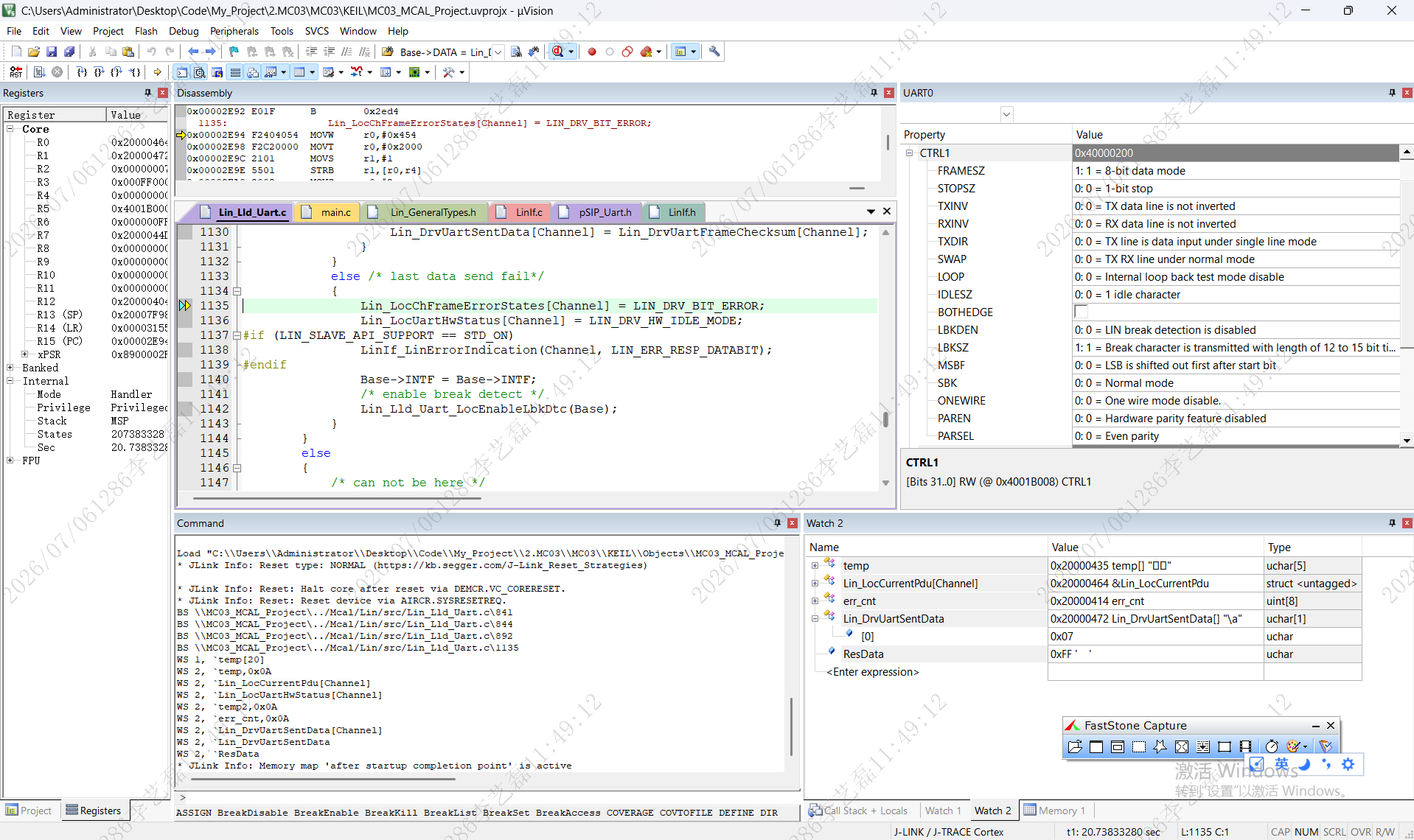

[lxhxss]

RuiXu

请问这个是您要的吗

[RuiXu]

lxhxss 在 YTM32MC03 MCAL LIN Slave 发送回环测试异常 中说：

RuiXu

请问这个是您要的吗

配置没有问题，大概率是硬件问题。因为LIN总线上面没有07这个数据，但是TX硬件发出来了

[lxhxss]

ＴＸ好像没有正常发出去吧

图一是　ＳＤＫ版本的　能够正常回复的　ＴＸ　ＬＩＮ

图二是　ＭＣＡＬ　版本　不能够正常回复　少一位的

[lxhxss]

RuiXu 您之前说用ＤＥＭＯ跑过指的是６４ＰＩＮ的吗　还是　４８ＰＩＮ的　会有这方面的差异吗

[RuiXu]

lxhxss 在 YTM32MC03 MCAL LIN Slave 发送回环测试异常 中说：

RuiXu 您之前说用ＤＥＭＯ跑过指的是６４ＰＩＮ的吗　还是　４８ＰＩＮ的　会有这方面的差异吗

理论上不会有差异。您说的少了一位是哪一位？我看波形TX发出就是0x07啊，但是正常的LIN PHY是LIN总线上和TX的波形是一样的，从刚刚波形来看，LIN总线上明显有问题。说明LIN PHY是有问题的。

[RuiXu]

RuiXu 在 YTM32MC03 MCAL LIN Slave 发送回环测试异常 中说：

lxhxss 在 YTM32MC03 MCAL LIN Slave 发送回环测试异常 中说：

RuiXu 您之前说用ＤＥＭＯ跑过指的是６４ＰＩＮ的吗　还是　４８ＰＩＮ的　会有这方面的差异吗

理论上不会有差异。您说的少了一位是哪一位？我看波形TX发出就是0x07啊，但是正常的LIN PHY是LIN总线上和TX的波形是一样的，从刚刚波形来看，LIN总线上明显有问题。说明LIN PHY是有问题的。

可以把MCAL和SDK您的工程发给我看看吗

[lxhxss]

RuiXu 可以的　怎么发送呢　直接发送吗

[lxhxss]

RuiXu b5b6584b-b965-462b-9ba1-9f98d75b2611-SDK.zip 7abeafdf-edb4-4175-bfcc-9e51b368a1e7-MCAL.zip

[RuiXu]

MCAL的也给我一份

[lxhxss]

RuiXu 两个都有　　这是两个文件

[lxhxss]

此主題已被删除！

[lxhxss]

RuiXu 您好　目前来看有什么问题吗，ｍａｉｎ．ｃ估计被加密了，内容就是　ｄｅｍｏ中的内容　可以直接ｃｖ过去

[RuiXu]

目前在我的板子上跑您提供的MCAL工程没有问题（我的板子是MC0 64PIN）,不过总体分析下来，感觉是引脚配置和板子的供电稳定的问题导致LIN PHY出问题。一旦出现连续三个以上的高电平就会导致LIN PHY出问题。验证方向：第三个字节发送0x0F应该也会出问题。可以看看MCAL工程跑的时候LIN PHY使能引脚（PTD5）的电压情况，是否是全程处于使能状态（电压是否稳定），有无其他干扰。

[lxhxss]

RuiXu 好的　谢谢您，还有一个考虑的点在于，如果使用　ＳＤＫ版本是完全没问题的，这个感觉下来就跟硬件问题这方面有些矛盾

[RuiXu]

lxhxss 在 YTM32MC03 MCAL LIN Slave 发送回环测试异常 中说：

RuiXu 好的　谢谢您，还有一个考虑的点在于，如果使用　ＳＤＫ版本是完全没问题的，这个感觉下来就跟硬件问题这方面有些矛盾

所以我感觉是MCAL和SDK的引脚配置可能有些差异。再加上硬件环境的影响导致的。首先从波形图上就可以看出TX发出的和LIN总线上的不一样（0x07）没有后面的几位低电平。这在LIN PHY上是不正常的。

[lxhxss]

RuiXu ＰＴＤ５用示波器　测了不太有问题　，很稳定的５Ｖ

[lxhxss]

RuiXu 所以问题实际上在于　在出现三个以上连续的高电平的情况下　TX　可以正常发出信号　但是　LIN PHY　并没有转发给　RX　从而导致　回环测试失败　发送的状态机被截断

[RuiXu]

lxhxss 在 YTM32MC03 MCAL LIN Slave 发送回环测试异常 中说：

RuiXu 所以问题实际上在于　在出现三个以上连续的高电平的情况下　TX　可以正常发出信号　但是　LIN PHY　并没有转发给　RX　从而导致　回环测试失败　发送的状态机被截断

是的，TX发出的数据并没有成功被LIN PHY发送到总线上，导致RX读到的数据是0xff，判定为发送位错误，导致通信中断

[lxhxss]

RuiXu 好的　谢谢您，这方面问题的排查您还能提供一些建议吗
