YTM32MC03 MCAL LIN Slave 发送回环测试异常

[lxhxss]

RuiXu 您好　目前来看有什么问题吗，ｍａｉｎ．ｃ估计被加密了，内容就是　ｄｅｍｏ中的内容　可以直接ｃｖ过去

[RuiXu]

目前在我的板子上跑您提供的MCAL工程没有问题（我的板子是MC0 64PIN）,不过总体分析下来，感觉是引脚配置和板子的供电稳定的问题导致LIN PHY出问题。一旦出现连续三个以上的高电平就会导致LIN PHY出问题。验证方向：第三个字节发送0x0F应该也会出问题。可以看看MCAL工程跑的时候LIN PHY使能引脚（PTD5）的电压情况，是否是全程处于使能状态（电压是否稳定），有无其他干扰。

[lxhxss]

RuiXu 好的　谢谢您，还有一个考虑的点在于，如果使用　ＳＤＫ版本是完全没问题的，这个感觉下来就跟硬件问题这方面有些矛盾

[RuiXu]

lxhxss 在 YTM32MC03 MCAL LIN Slave 发送回环测试异常 中说：

RuiXu 好的　谢谢您，还有一个考虑的点在于，如果使用　ＳＤＫ版本是完全没问题的，这个感觉下来就跟硬件问题这方面有些矛盾

所以我感觉是MCAL和SDK的引脚配置可能有些差异。再加上硬件环境的影响导致的。首先从波形图上就可以看出TX发出的和LIN总线上的不一样（0x07）没有后面的几位低电平。这在LIN PHY上是不正常的。

[lxhxss]

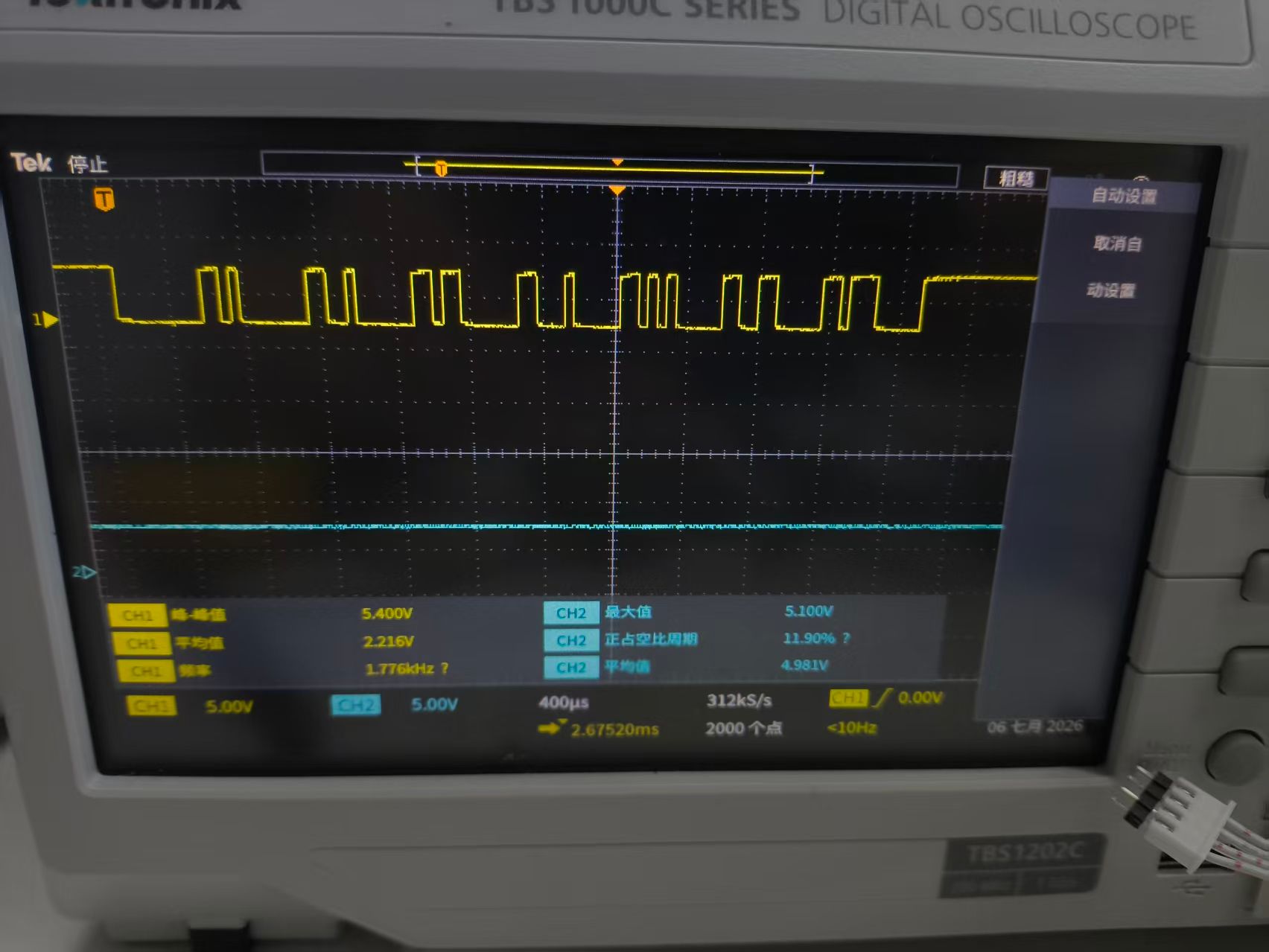

RuiXu ＰＴＤ５用示波器　测了不太有问题　，很稳定的５Ｖ

[lxhxss]

RuiXu 所以问题实际上在于　在出现三个以上连续的高电平的情况下　TX　可以正常发出信号　但是　LIN PHY　并没有转发给　RX　从而导致　回环测试失败　发送的状态机被截断

[RuiXu]

lxhxss 在 YTM32MC03 MCAL LIN Slave 发送回环测试异常 中说：

RuiXu 所以问题实际上在于　在出现三个以上连续的高电平的情况下　TX　可以正常发出信号　但是　LIN PHY　并没有转发给　RX　从而导致　回环测试失败　发送的状态机被截断

是的，TX发出的数据并没有成功被LIN PHY发送到总线上，导致RX读到的数据是0xff，判定为发送位错误，导致通信中断

[lxhxss]

RuiXu 好的　谢谢您，这方面问题的排查您还能提供一些建议吗

[RuiXu]

目前建议排查MCAL和SDK引脚配置的差异，看是否能找到影响LIN总线的原因

[lxhxss]

RuiXu 好的 谢谢
