YTM32B1MD14 UDS CAN FBL公版操作指南
-
ganyongchao 在 YTM32B1MD14 UDS CAN FBL公版操作指南 中说：
本方案基于YT Config Tool开发，使用Vscode+Cmake+Ozone工具链开发编译调试；基于Demo板硬件搭建实施；使用同星科技TC1012P CAN/LIN工具及同星科技TSmaster软件。
- 烧录Bootloader
新建YTM32B1MD14的JFLASH工程
找到Bootloader编译的烧程文件
加载Bootloader文件
擦除芯片（或者快捷键F4）
烧录程序（或者快捷键F6）
- 上下电运行Bootloader
拔掉JLINK烧录器，重新上下电后，板子重新工作，LED按照100ms快速闪烁，程序工作在Bootloader里面。 - 升级上位机配置
将FlashDriver文件、Application文件、SeedAndKey.dll几个文件放到升级上位机目录下。
打开升级上位机工程（如上图中.TSProj_x86文件）配置收发ID
配置TP时间参数，配置加密dll
配置FlashDriver和Application和校验方式
配置自动诊断流程
4. 执行升级
4.1 从Bootloader升级
升级完成后，LED灯1000ms闪烁，运行在Application程序中。
4.2 从Application升级
从Bootloader升级成功运行到Application后，再次点击运行，从Application升级。
升级完成后，LED灯1000ms闪烁，运行在Application程序中。
4.3 StayInBoot升级
从Application升级中，是有升级请求标识的（KeepInBootVar变量）。
本方案设计上认为：
运行到Bootloader以后，如果通讯一半断开未发生升级服务（擦除芯片/请求下载/数据传输/下载退出等UDS服务），则即使有升级请求，可以超时退出重新跳转到Application运行；反之则必须StayInBoot等待重新升级。
4.3.1 未发生升级流程请求
升级一半，拔掉CAN线模拟通讯断开，升级失败
通讯断开超时后，Bootloader重新进入Application运行，Demo板上LED灯1000ms闪烁。
4.3.2 已发生升级流程请求
执行到升级流程后，拔掉CAN线模拟通讯断开，升级失败
通讯断开超时后，Boootloader不能进入Application，执行StayInBoot（重新复位或者上下电等均保持StayInBoot）。
重新执行升级
升级成功，Demo板上LED灯1000ms闪烁。
5. 附件代码

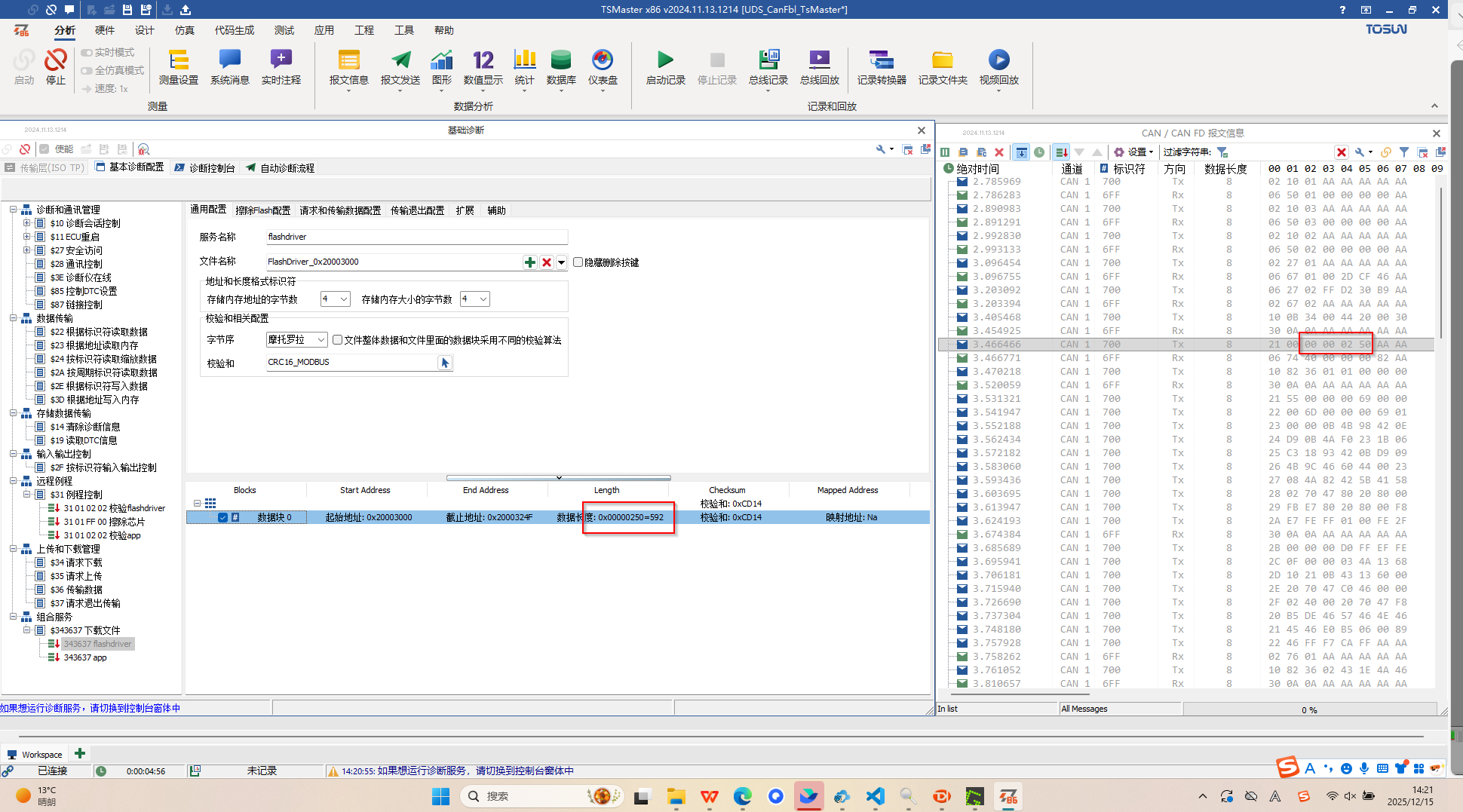

uds_can_fbl_md14_release_20250530_2.zip我把demo的工程进行keil5打开烧录后，就卡在这里了，连续帧后续没有响应，请问一下这个具体是什么情况
- 烧录Bootloader
-
limanjiang 在 YTM32B1MD14 UDS CAN FBL公版操作指南 中说：
你如果还是用的之前的DEMO 里的flash driver的话，看起来是长度不对，如果没做改动可以先检查一下设置。如果还不行可以打断点调试看看是哪里卡住了。我这边进行了相应的调试，发现程序在进行这里TX_DL赋值时候一直为长度6
我重新把函数里面的内容修改添加了一下
如果小于8的情况下直接返回8字节，就能实连续帧的响应和往下面刷新。这个出现长度为6的情况是怎么回事，可是我这边是开启填充功能的
-
yt0503 在 YTM32B1MD14 UDS CAN FBL公版操作指南 中说：
z123456111 接收的帧长度一直为6还是在接收最后一帧的时候TX_DL的长度为6
这个6的长度是根据连续帧变的
-
z123456111 在 YTM32B1MD14 UDS CAN FBL公版操作指南 中说：
yt0503 在 YTM32B1MD14 UDS CAN FBL公版操作指南 中说：
z123456111 接收的帧长度一直为6还是在接收最后一帧的时候TX_DL的长度为6
这个6的长度是根据连续帧变的
如果是 10 0A TX_DL的长度为5，10 0C TX_DL长度为7
-
我只要把TX_DL的长度一直为8，就能刷新成功 -
limanjiang 在 YTM32B1MD14 UDS CAN FBL公版操作指南 中说：
你这个代码逻辑和直接在论坛下载的好像有点区别，你现在TX_DL小于8会对cnt-1,把最后一帧报文应该丢掉了；改成8之后跳过去了所以没问题；
我在论坛直接下载的逻辑如下，TX_DL 小于8 也不会使cnt-1的，TX_DL 小于8 也没有问题的。
能不能把你这个代码发我或者发一份最新的DEMO，我这边对比修改，调试试试
-
我就是在这个贴子里下载的，你重新下载一下对比看看呢
-
-
limanjiang 在 YTM32B1MD14 UDS CAN FBL公版操作指南 中说：
我用默认的CMAKE+VSCODE(gcc) 那个生成的，你不生成直接对比呢，或者生成代码提示是否修改的时候，选否，保留程序的初始状态看下
好了，我这边上位机重新生成的都选择否，不覆盖，就能实现刷写了。
-
limanjiang 在 YTM32B1MD14 UDS CAN FBL公版操作指南 中说：
我用默认的CMAKE+VSCODE(gcc) 那个生成的，你不生成直接对比呢，或者生成代码提示是否修改的时候，选否，保留程序的初始状态看下
请教一下，上位机生成代码提示是否修改的时候，都选否，对程序有影响吗？
-
limanjiang 在 YTM32B1MD14 UDS CAN FBL公版操作指南 中说：
你手动修改过配置生成的代码之后，再次生成的时候，工具检测到代码不一致所以会提示，如果选是用的是默认配置工具生成的代码，如果选否则保留手动修改过的代码，我估计这部分逻辑是手动修改过的，所以会有这个提示。DEMO 不是我做的，但按照通常做法有必要手改才会修改，我觉得保留手改的做法是合理的。我再和发帖的同事确认一下。
嗯嗯，好的
-
-
