YTM32B1ME05 UDS CAN FBL公版操作指南

[carpe]

HEX 参考下论坛这个帖子，按照这个帖子的操作下

https://forum.ytmicro.com/topic/164/ytm32mc03-有没有ram-flashdriver的案例-做boot用的/14?_=1754292813937

[JC]

请问，以上工程，切换到SDK1.40版本后，独立的flashdriver工程下载后无法使用是什么原因呢。 driver多了instance参数以及增加了在调用擦写前的init逻辑。ld文件和__attribute__((section (".fls_drv_tbl")))、attribute((section (".fls_drv")))需要变更么，二进制码完全相同。在flashdriver工程中测试可以通过，下载到固定地址，如：20003000之后就失败了。

[JC]

还有就是，boot中IVT占用0x400空间，生成bin文件之后，下载flashdriver到0x20003000，调用时是不是要从0x20003400开始，还是有什么生成方法可以去掉IVT的空间。

[carpe]

JC flashdrv 是固定在 ram 0x20003000 的位置

[JC]

carpe 您好，这个flashdrv是flashdriver生成的hex文件还是bin文件。 是在ld文件中已经去掉了IVT么，不然IVT的0x400空间编译完不能不算吧。这个具体编译的时候是怎么配置内存空间的呢？

[Derrick]

JC 我们一般用的是S19文件。
Flashdriver是不包含IVT的，Flashdriver是下载到MCU的RAM中，供Boot调用擦写和编程app的Flash分区。
IVT包含在Flash程序的前面，第一个字节是栈顶指针，后面跟随的是所有中断的中断向量表。
我们的IVT再YT_link里默认是0x400字节，实际用不到这么多，可根据实际应用情况调整。

[JC]

Derrick S19文件，用cmake生成时，会自动剔除IVT部分么？还是生成之后手动修改，或者在flashdriver中划分内存的时候，用我们ytconfig工具，关闭device。不划分ivt。直接从0开始TEXT部分

[Derrick]

JC 不要去除IVT部分，这和MCU的启动流程紧密相关。下载flashdriver到0x20003000，调用时不需要从0x20003400开始，flashdriver不包含IVT，flashdriver和IVT也没有直接联系。

[JC]

Derrick 您好，S19下载的时候，只选数据块1，驱动会有问题。 但是要是下载bin文件格式，将整个bin下载到20003000地址，之后从20003400开始调用就没问题。

[Derrick]

JC 为啥要分一段FLS_DRV_TEXT，用来存放Flashdriver吗?我们的flashdriver是下载在ram里，像下图这样：

然后app程序下载如下图，0xA000之前是boot，

如果app的S19文件分了很多段，下载时可能校验出错，可以使用脚本填充。
如果你下载Flashdriver的bin文件到20003000，可以看一下实际下载的bin文件长度，20003000到20003400这段是否有填充，也可以去看MCU的内存，Flashdriver_bin到底是存放在20003000还是20003400

[JC]

Derrick 是flashdriver的代码中的ld文件，用__attribute__((section (".fls_drv_tbl")))固定驱动函数到FLS_DRV_TEXT,使其从偏移0x400开始，还有其他方法，使得直接读取0x20003000处的代码就是driver吗? 我这边当前操作没有做填充

[Derrick]

此主題已被删除！

[Derrick]

JC 这个是flash里的flashdriver，没必要这么搞，这么做还不如直接使用SDK的flash驱动。正常的流程是上位机通过34/36/37服务把flashdriver下载到指定地址（0x20003000），MCU再从这个地址去调用。等到对app分区的擦写和编程完成之后跳转app，重新执行ram初始化，这段flashdriver就丢失了，MCU的flash就没有被误擦的风险。
建议参考本帖子例程的升级流程去适配你们的需求。

[JC]

Derrick 好的，方便分享以下您的flashdriver内存分配么，（flashdriver代码的ld文件）

[Derrick]

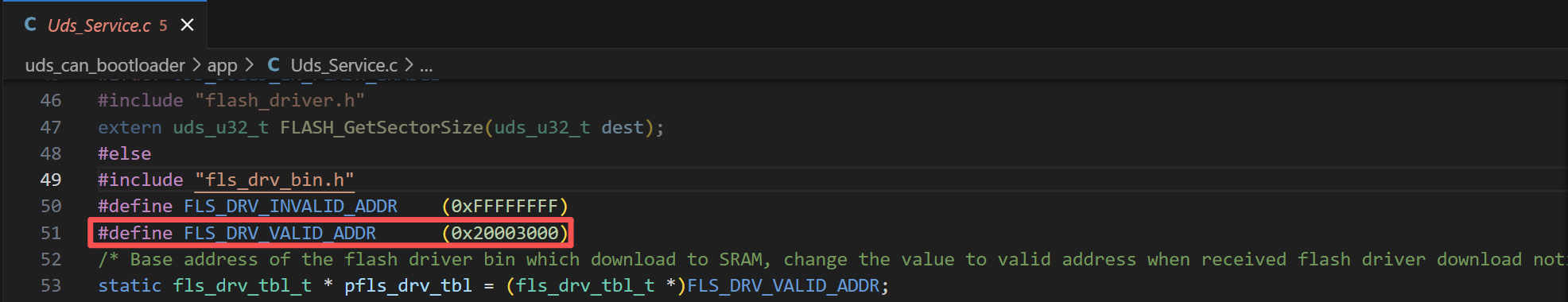

JC flashdriver可以用做好的，比如说本例程，直接用flashdriver_0x20003000.S19通过上位机刷写下载到指定位置。
也可以先参考下面这篇文章，去复制相应的bin数组到0x20003000，按照接口定义调用，在现有工程上验证。
https://forum.ytmicro.com/topic/164/ytm32mc03-有没有ram-flashdriver的案例-做boot用的?_=1762745176836

[kid_li]

将application起始地址改为pflash1的0x00080000,bootloader也将APP_IMAGE_START改为0x00080000，测试第一次下载提示crc错误，第二次擦除flash后只传了一包数据就失败了，第三次擦除flash就失败，请问是什么原因呢？P.S. 我在bootloader尝试写pflash1是可以的，只是0xfffff最后一个扇区的2KB不能写。
Derrick

[kid_li]

我打了日志发现好像CAN传过来的数据不对，但是已经按照主题修改了配置了，日志和配置如下：

[kid_li]

日志如下：

[Derrick]

kid_li 能把烧录的app的文件发来看看不

[kid_li]

uds_can_applicationxxx.s19
