YTM32B1ME05 ADC不稳问题

已定时 已固定 已锁定 已移动 已解决 YTM32B1M系列
16 帖子 4 发布者 3.4k 浏览
  • 从旧到新
  • 从新到旧
  • 最多赞同
登录后回复
此主题已被删除。只有拥有主题管理权限的用户可以查看。
  • OliverChenO 离线
    OliverChenO 离线
    OliverChen
    写于 最后由 编辑
    #1

    问题描述

    最近在使用YTM32B1ME05的ADC模块时时遇到了一个问题，使用了ADC0和ADC1两个模块，固定通过eTMR的一个通道触发采集，周期大概在1ms，测试发现采集到的AD值会一直跳动，排查发现和切换TMU和ADC_CHSELx的配置有关系，请问下这里有什么需要注意和的地方吗？如何解决？

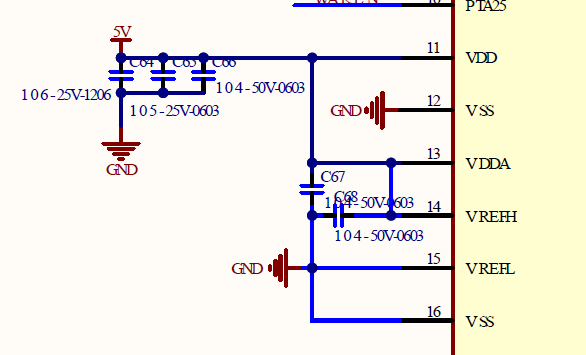

    原理图 VREF：


    不切换配置

    void user_adc_start_conversion(void)
{
	tmu_target_module_t targetModule = TMU_TARGET_MODULE_ADC0_EXT_TRIG;

	/* Configure ADC channel selection based on PWM index */
	if(adcInst[UserAdcParams.pwmIndex][0] == ADC1_INST) {
//		ADC1->CHSEL[0] = adcInst[UserAdcParams.pwmIndex][1];
//        ADC1->CHSEL[1] = adcInst[UserAdcParams.pwmIndex][1];
//        ADC1->CHSEL[2] = adcInst[UserAdcParams.pwmIndex][1];
//        ADC1->CHSEL[3] = adcInst[UserAdcParams.pwmIndex][1];
//		targetModule = TMU_TARGET_MODULE_ADC1_EXT_TRIG;
	} else {
//		ADC0->CHSEL[0] = adcInst[UserAdcParams.pwmIndex][1];
//        ADC0->CHSEL[1] = adcInst[UserAdcParams.pwmIndex][1];
//        ADC0->CHSEL[2] = adcInst[UserAdcParams.pwmIndex][1];
//        ADC0->CHSEL[3] = adcInst[UserAdcParams.pwmIndex][1];
//		targetModule = TMU_TARGET_MODULE_ADC0_EXT_TRIG;
	}

	/* Update TMU target module directly without reinitializing entire TMU
	 * This is more efficient than TMU_DRV_Init which resets all target modules
	 */
    TMU->MUX[3] = 0;
    TMU->MUX[4] = 0;
    TMU_SetTrigSourceForTargetModule(TMU, TMU_TRIG_SOURCE_eTMR0_EXT_TRIG, targetModule);
}

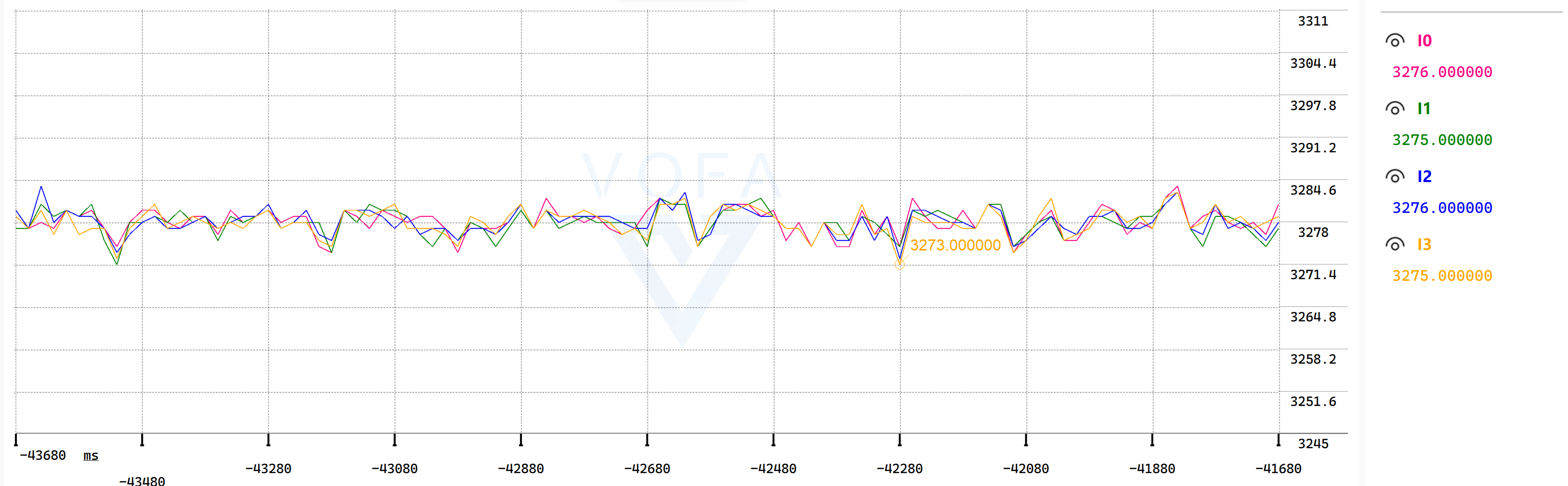

    结果如图，基本在2938~2948之内，波动比较小

    周期切换TMU

    void user_adc_start_conversion(void)
{
	tmu_target_module_t targetModule = TMU_TARGET_MODULE_ADC0_EXT_TRIG;

	/* Configure ADC channel selection based on PWM index */
	if(adcInst[UserAdcParams.pwmIndex][0] == ADC1_INST) {
//		ADC1->CHSEL[0] = adcInst[UserAdcParams.pwmIndex][1];
//        ADC1->CHSEL[1] = adcInst[UserAdcParams.pwmIndex][1];
//        ADC1->CHSEL[2] = adcInst[UserAdcParams.pwmIndex][1];
//        ADC1->CHSEL[3] = adcInst[UserAdcParams.pwmIndex][1];
		targetModule = TMU_TARGET_MODULE_ADC1_EXT_TRIG;
	} else {
//		ADC0->CHSEL[0] = adcInst[UserAdcParams.pwmIndex][1];
//        ADC0->CHSEL[1] = adcInst[UserAdcParams.pwmIndex][1];
//        ADC0->CHSEL[2] = adcInst[UserAdcParams.pwmIndex][1];
//        ADC0->CHSEL[3] = adcInst[UserAdcParams.pwmIndex][1];
		targetModule = TMU_TARGET_MODULE_ADC0_EXT_TRIG;
	}

	/* Update TMU target module directly without reinitializing entire TMU
	 * This is more efficient than TMU_DRV_Init which resets all target modules
	 */
    TMU->MUX[3] = 0;
    TMU->MUX[4] = 0;
    TMU_SetTrigSourceForTargetModule(TMU, TMU_TRIG_SOURCE_eTMR0_EXT_TRIG, targetModule);
}

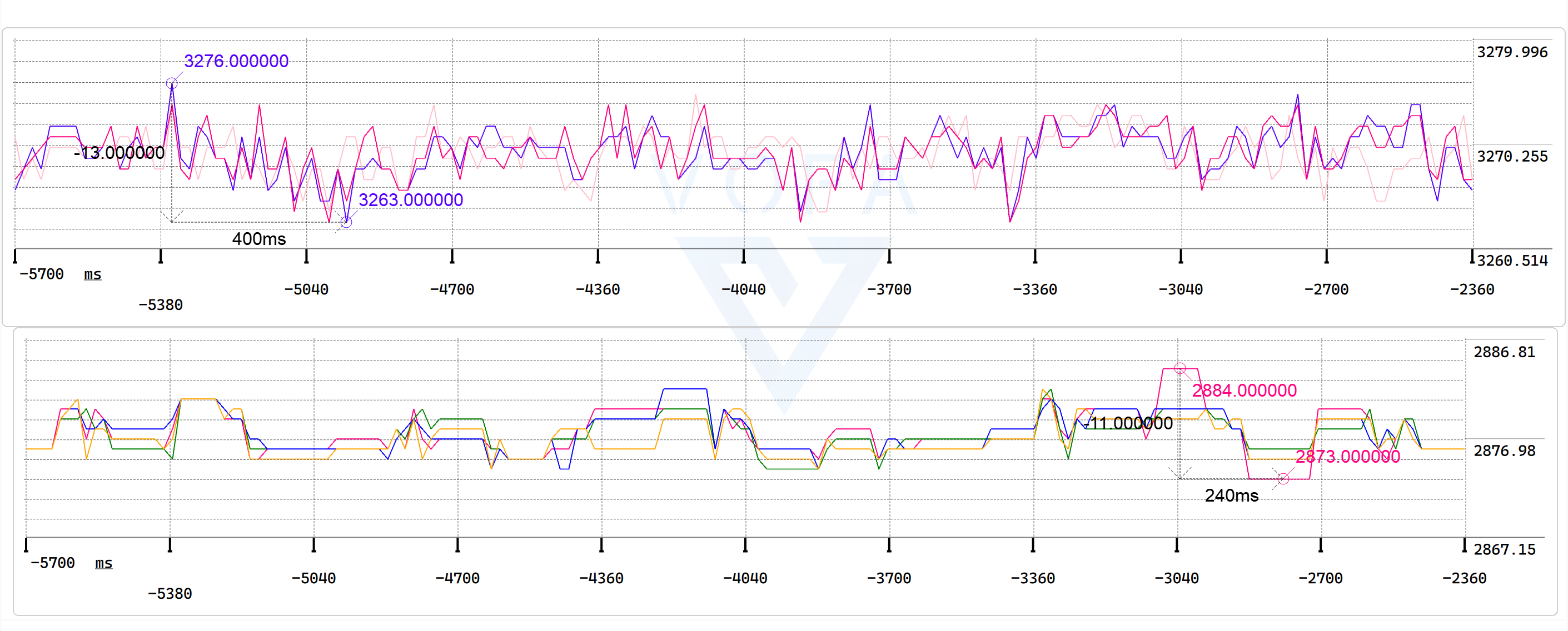

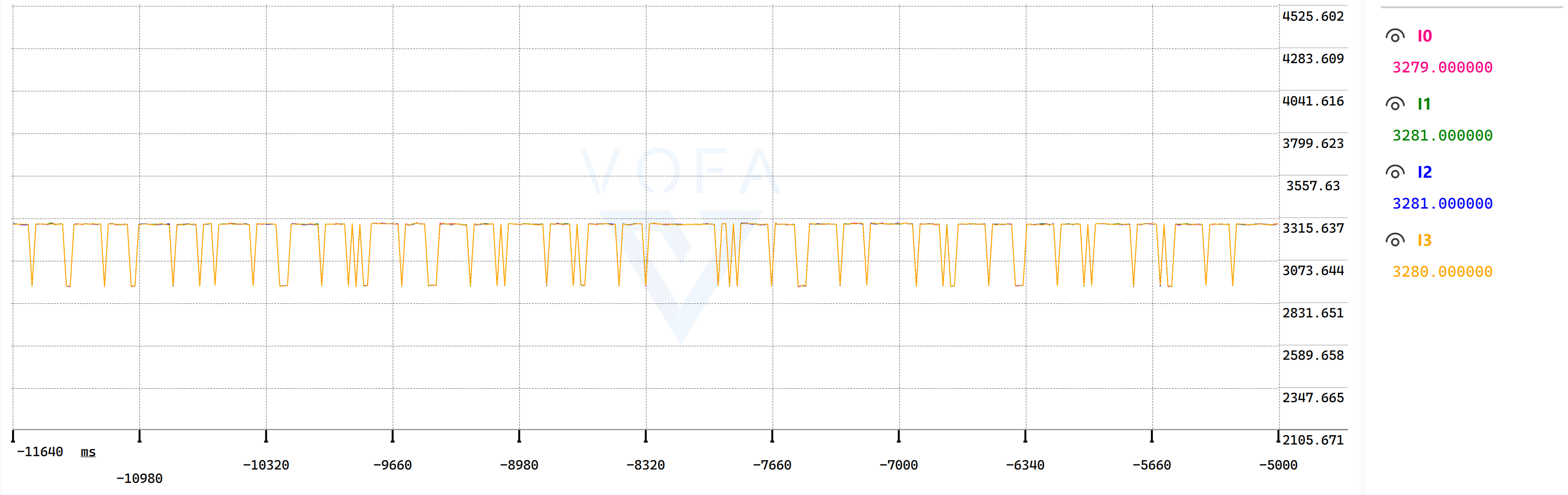

    结果如图

    周期切换ADC通道

    注意通道0和1不切换，只切换2和3

    void user_adc_start_conversion(void)
{
	tmu_target_module_t targetModule = TMU_TARGET_MODULE_ADC1_EXT_TRIG;

	/* Configure ADC channel selection based on PWM index */
	if(adcInst[UserAdcParams.pwmIndex][0] == ADC1_INST) {
//		ADC1->CHSEL[0] = adcInst[UserAdcParams.pwmIndex][1];
//        ADC1->CHSEL[1] = adcInst[UserAdcParams.pwmIndex][1];
        ADC1->CHSEL[2] = adcInst[UserAdcParams.pwmIndex][1];
        ADC1->CHSEL[3] = adcInst[UserAdcParams.pwmIndex][1];
		targetModule = TMU_TARGET_MODULE_ADC1_EXT_TRIG;
	} else {
//		ADC0->CHSEL[0] = adcInst[UserAdcParams.pwmIndex][1];
//        ADC0->CHSEL[1] = adcInst[UserAdcParams.pwmIndex][1];
        ADC0->CHSEL[2] = adcInst[UserAdcParams.pwmIndex][1];
        ADC0->CHSEL[3] = adcInst[UserAdcParams.pwmIndex][1];
		targetModule = TMU_TARGET_MODULE_ADC0_EXT_TRIG;
	}

	/* Update TMU target module directly without reinitializing entire TMU
	 * This is more efficient than TMU_DRV_Init which resets all target modules
	 */
    TMU->MUX[3] = 0;
    TMU->MUX[4] = 0;
    TMU_SetTrigSourceForTargetModule(TMU, TMU_TRIG_SOURCE_eTMR0_EXT_TRIG, targetModule);
}

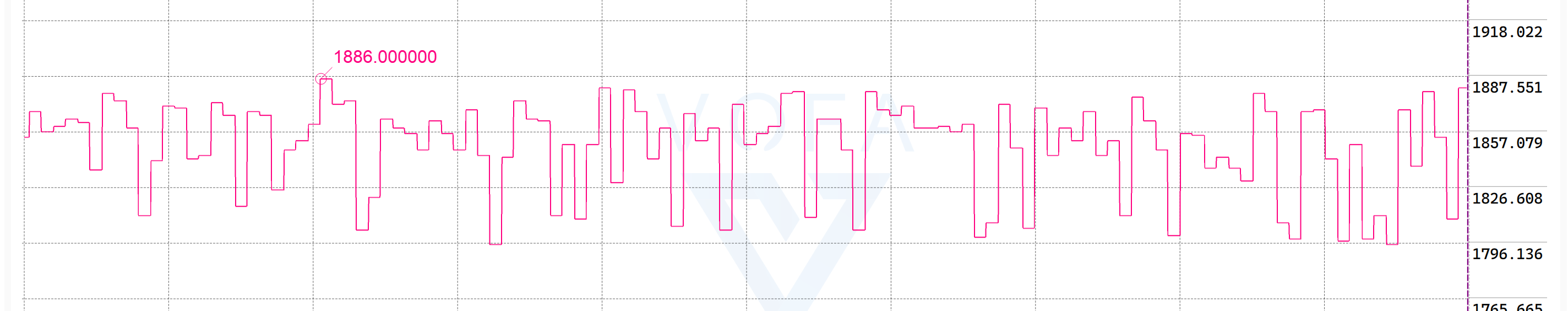

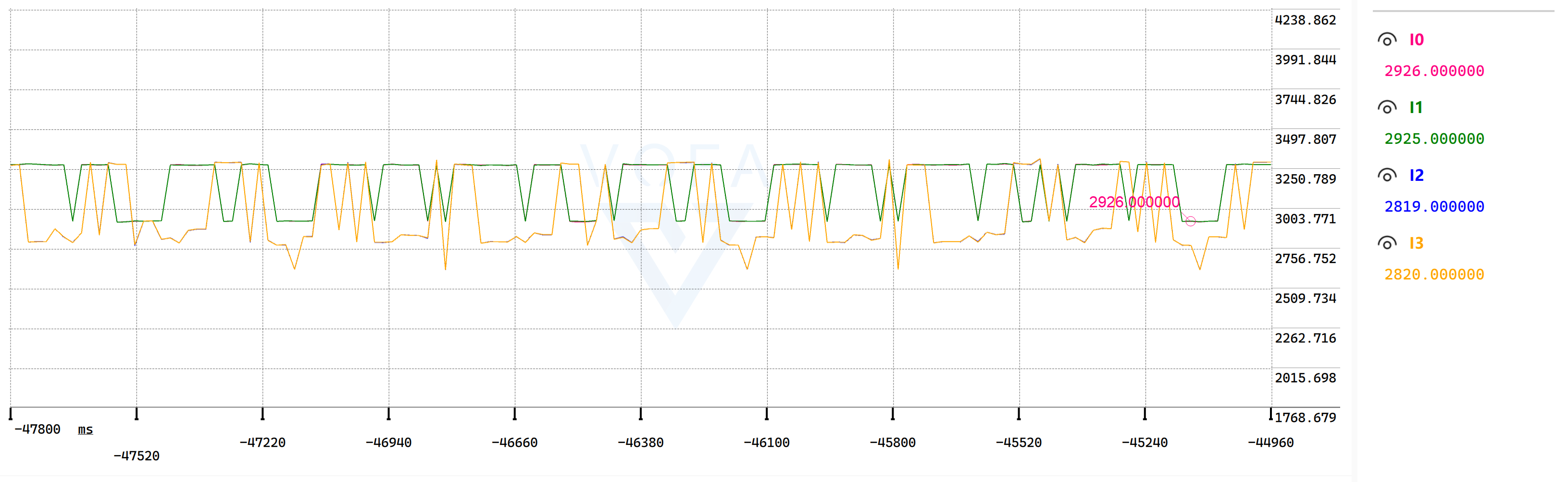

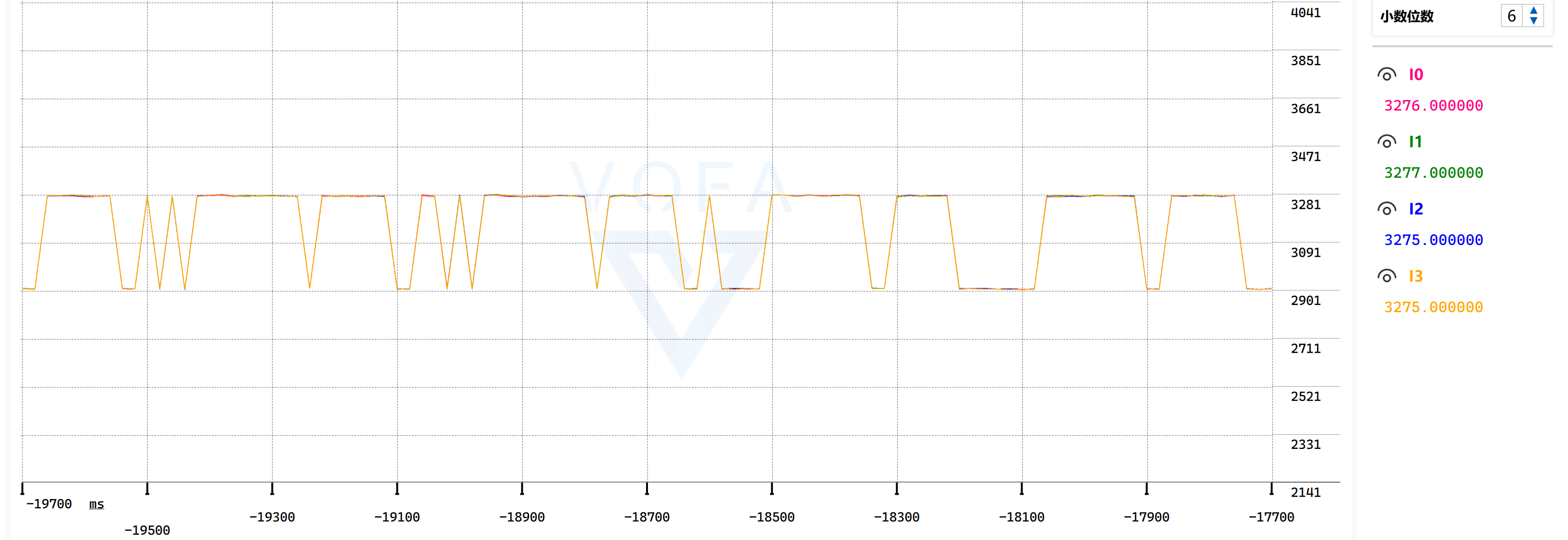

    结果如图，抖动的比较厉害

    用到的函数

    /**
 * @brief Print latest ADC samples in JustFloat-like format
 */
void user_adc_print_samples(void)
{
	uint8_t frame[4U * sizeof(float) + 4U];
	uint32_t offset = 0U;
    if(!sendFlag) {
        return;
    }
    sendFlag = false;
	for(uint8_t idx = 0U; idx < 4U; idx++) {
		float f = (float)adcSapleResult[idx];
		(void)memcpy(&frame[offset], &f, sizeof(float));
		offset += (uint32_t)sizeof(float);
	}

	(void)memcpy(&frame[offset], c_justfloat_tail, sizeof(c_justfloat_tail));
	offset += (uint32_t)sizeof(c_justfloat_tail);

	/* Send with LINFlexD UART polling, instance = 2 */
	LINFlexD_UART_DRV_SendDataPolling(2U, frame, offset);
}

/**
 * @brief ADC0 interrupt handler
 * @return none
 */
void ADC0_IRQHandler(void)
{
    ADC_DRV_ClearEoseqFlagCmd(0);
    adcSapleResult[0] = ADC_DRV_ReadFIFO(0);
    adcSapleResult[1] = ADC_DRV_ReadFIFO(0);
    adcSapleResult[2] = ADC_DRV_ReadFIFO(0);
    adcSapleResult[3] = ADC_DRV_ReadFIFO(0);
    adcSapleSum = adcSapleResult[0] + adcSapleResult[1] + adcSapleResult[2] + adcSapleResult[3];
    updateAdcResult(adcSapleSum >> 2);
    UserAdcParams.boardSupplyVolt.rawAdcValue = ADC_DRV_ReadFIFO(0);
    UserAdcParams.ledSupplyVolt.rawAdcValue = ADC_DRV_ReadFIFO(0);
}

/**
 * @brief ADC1 interrupt handler
 * @return none
 */
void ADC1_IRQHandler(void)
{
    ADC_DRV_ClearEoseqFlagCmd(1);
    adcSapleResult[0] = ADC_DRV_ReadFIFO(1);
    adcSapleResult[1] = ADC_DRV_ReadFIFO(1);
    adcSapleResult[2] = ADC_DRV_ReadFIFO(1);
    adcSapleResult[3] = ADC_DRV_ReadFIFO(1);
    adcSapleSum = adcSapleResult[0] + adcSapleResult[1] + adcSapleResult[2] + adcSapleResult[3];
    updateAdcResult(adcSapleSum >> 2);
    sendFlag = true;
}
    1 条回复 最后回复
    0
    • OliverChenO 离线
      OliverChenO 离线
      OliverChen
      在 回复了 Kirk 最后由 编辑
      #8

      @quanfeng 忘记说了，下午重新验证了下，发现并没有通道错位情况，数据还是一样波动比较大。

      代码如下：

      /**
 * @brief ADC0 interrupt handler
 * @return none
 */
void ADC0_IRQHandler(void)
{
    uint32_t adcSampleSum = 0U;
    uint8_t expectedChannel = adcInst[UserAdcParams.pwmIndex][1];
    uint8_t validCnt = 0U;

    ADC_DRV_ClearEoseqFlagCmd(0);
    adcSampleSum = 0U;

	for(uint8_t readCnt = 0U; readCnt < 8U; readCnt++) {
        adcSampleResult[readCnt].u32DualWord = ADC0->FIFO;
        if(readCnt < 4U)
        {
            if(adcSampleResult[readCnt].parts.u16ChnIndex == expectedChannel) {
                adcSampleSum += adcSampleResult[readCnt].parts.u16ChnResult;
                validCnt++;
            } else {
                misMatchFlag = true;
            }
        }

    }

    if (validCnt > 0U) {
        updateAdcResult((uint16_t)(adcSampleSum / validCnt));
    } else {
        updateAdcResult(0x8000);
    }


    if(adcSampleResult[4].parts.u16ChnIndex == ADC_INPUTCHAN_EXT17) {
        UserAdcParams.boardSupplyVolt.rawAdcValue = adcSampleResult[4].parts.u16ChnResult;
    }else{
        misMatchFlag = true;
    }
    if(adcSampleResult[5].parts.u16ChnIndex == ADC_INPUTCHAN_EXT18) {
        UserAdcParams.ledSupplyVolt.rawAdcValue = adcSampleResult[5].parts.u16ChnResult;
    }else{
        misMatchFlag = true;
    }
}

/**
 * @brief ADC1 interrupt handler
 * @return none
 */
void ADC1_IRQHandler(void)
{
    uint32_t adcSampleSum = 0U;
    uint8_t expectedChannel = adcInst[UserAdcParams.pwmIndex][1];
    uint8_t validCnt = 0U;

    ADC_DRV_ClearEoseqFlagCmd(1);
    for(uint8_t readCnt = 0U; readCnt < 8U; readCnt++) {
        adcSampleResult[readCnt].u32DualWord = ADC1->FIFO;
        if(readCnt < 4U){
            if(adcSampleResult[readCnt].parts.u16ChnIndex == expectedChannel) {
                adcSampleSum += adcSampleResult[readCnt].parts.u16ChnResult;
                validCnt++;
            } else {
                misMatchFlag = true;
            }
        }
    }
    if (validCnt > 0U) {
        updateAdcResult((uint16_t)(adcSampleSum / validCnt));
    } else {
        updateAdcResult(0x8000);
    }
}

      进不到misMatchFlag 为true情况，采集到的数据波动比较大。

      1 条回复 最后回复
      0
      • WRW 离线
        WRW 离线
        WR YunTu
        写于 最后由 编辑
        #2

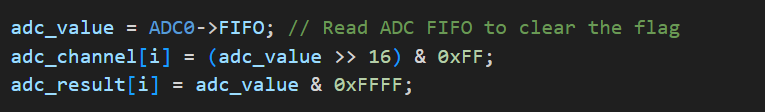

        你每次读取adc的fifo值时，读取一下adc采集的通道号，看看是不是采集通道错乱了，程序可以这么写

        OliverChenO 2 条回复 最后回复
        0
        • OliverChenO 离线
          OliverChenO 离线
          OliverChen
          在 回复了 WR 最后由 编辑
          #3

          WR 这样试了，还是没什么效果

          1 条回复 最后回复
          0
          • OliverChenO 离线
            OliverChenO 离线
            OliverChen
            在 回复了 WR 最后由 编辑
            #4

            WR 如果有错位的情况，直接丢弃吗？为啥会出现这种情况？

            1 条回复 最后回复
            0
            • KirkK 离线
              KirkK 离线
              Kirk YunTu
              写于 最后由 编辑
              #5

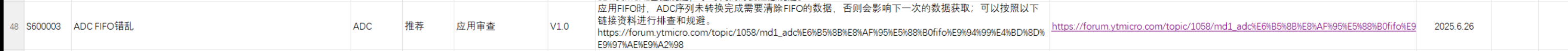

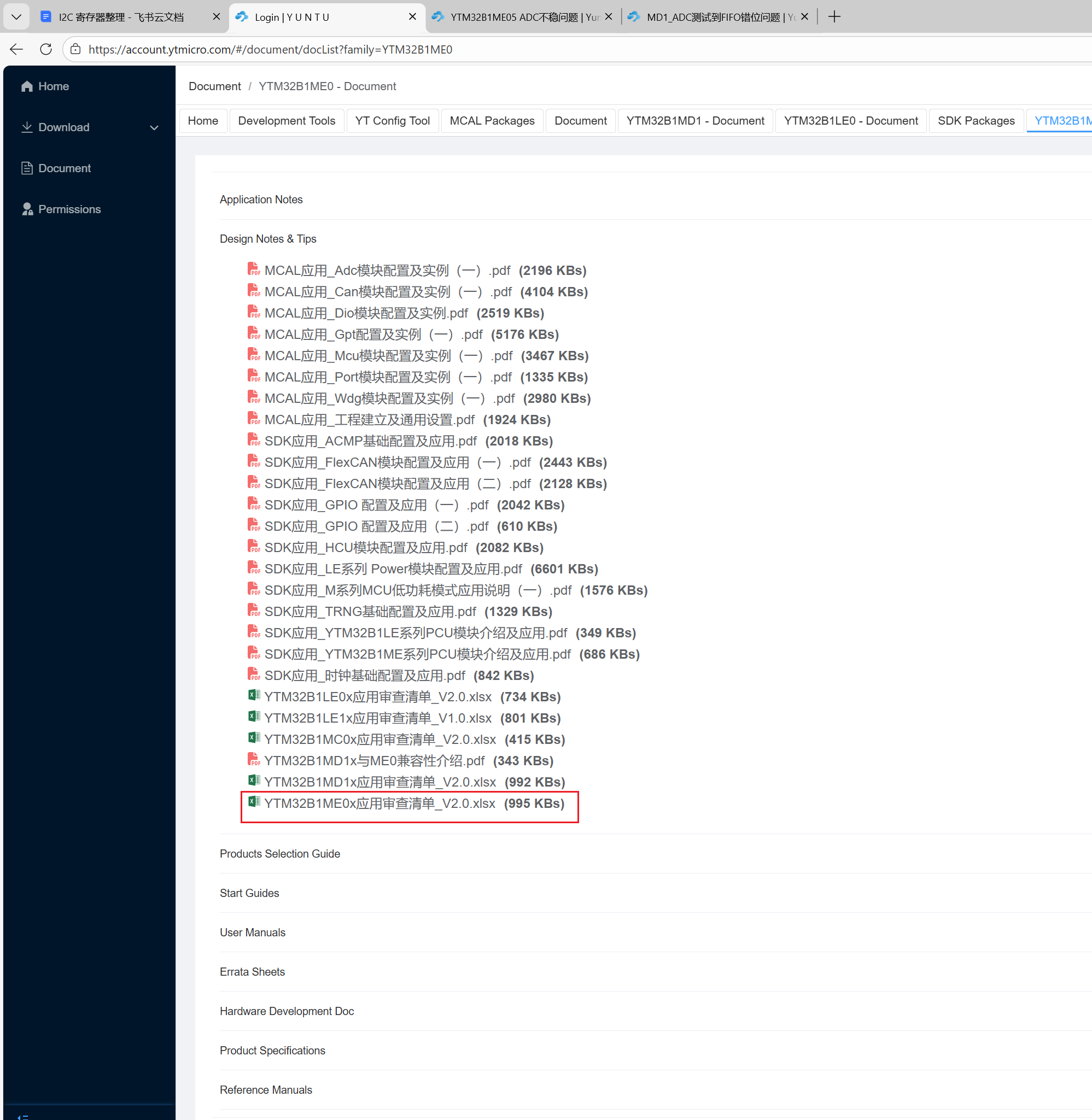

              您可以在官网上下载 ME05 的应用审查清单，有 ADC FIFO 错乱的说明和规避方案



              ADC FIFO 错乱帖子链接如下：
              https://forum.ytmicro.com/topic/1058/md1_adc测试到fifo错位问题

              OliverChenO 2 条回复 最后回复
              0
              • OliverChenO 离线
                OliverChenO 离线
                OliverChen
                在 回复了 Kirk 最后由 编辑
                #6

                @quanfeng 我使用的硬件触发，然后只打开了EOS中断，在中断中执行，也会出现这种情况吗？

                1 条回复 最后回复
                0
                • OliverChenO 离线
                  OliverChenO 离线
                  OliverChen
                  写于 最后由 编辑
                  #7

                  在ADC中断中每次读8次FIFO可以解决

                  1 条回复 最后回复
                  0
                  • OliverChenO 离线
                    OliverChenO 离线
                    OliverChen
                    在 回复了 Kirk 最后由 编辑
                    #8

                    @quanfeng 忘记说了，下午重新验证了下，发现并没有通道错位情况，数据还是一样波动比较大。

                    代码如下：

                    /**
 * @brief ADC0 interrupt handler
 * @return none
 */
void ADC0_IRQHandler(void)
{
    uint32_t adcSampleSum = 0U;
    uint8_t expectedChannel = adcInst[UserAdcParams.pwmIndex][1];
    uint8_t validCnt = 0U;

    ADC_DRV_ClearEoseqFlagCmd(0);
    adcSampleSum = 0U;

	for(uint8_t readCnt = 0U; readCnt < 8U; readCnt++) {
        adcSampleResult[readCnt].u32DualWord = ADC0->FIFO;
        if(readCnt < 4U)
        {
            if(adcSampleResult[readCnt].parts.u16ChnIndex == expectedChannel) {
                adcSampleSum += adcSampleResult[readCnt].parts.u16ChnResult;
                validCnt++;
            } else {
                misMatchFlag = true;
            }
        }

    }

    if (validCnt > 0U) {
        updateAdcResult((uint16_t)(adcSampleSum / validCnt));
    } else {
        updateAdcResult(0x8000);
    }


    if(adcSampleResult[4].parts.u16ChnIndex == ADC_INPUTCHAN_EXT17) {
        UserAdcParams.boardSupplyVolt.rawAdcValue = adcSampleResult[4].parts.u16ChnResult;
    }else{
        misMatchFlag = true;
    }
    if(adcSampleResult[5].parts.u16ChnIndex == ADC_INPUTCHAN_EXT18) {
        UserAdcParams.ledSupplyVolt.rawAdcValue = adcSampleResult[5].parts.u16ChnResult;
    }else{
        misMatchFlag = true;
    }
}

/**
 * @brief ADC1 interrupt handler
 * @return none
 */
void ADC1_IRQHandler(void)
{
    uint32_t adcSampleSum = 0U;
    uint8_t expectedChannel = adcInst[UserAdcParams.pwmIndex][1];
    uint8_t validCnt = 0U;

    ADC_DRV_ClearEoseqFlagCmd(1);
    for(uint8_t readCnt = 0U; readCnt < 8U; readCnt++) {
        adcSampleResult[readCnt].u32DualWord = ADC1->FIFO;
        if(readCnt < 4U){
            if(adcSampleResult[readCnt].parts.u16ChnIndex == expectedChannel) {
                adcSampleSum += adcSampleResult[readCnt].parts.u16ChnResult;
                validCnt++;
            } else {
                misMatchFlag = true;
            }
        }
    }
    if (validCnt > 0U) {
        updateAdcResult((uint16_t)(adcSampleSum / validCnt));
    } else {
        updateAdcResult(0x8000);
    }
}

                    进不到misMatchFlag 为true情况，采集到的数据波动比较大。

                    1 条回复 最后回复
                    0
                    • DigaD 离线
                      DigaD 离线
                      Diga
                      写于 最后由 编辑
                      #9

                      ADC 的配置是什么，贴一个

                      OliverChenO 1 条回复 最后回复
                      0
                      • OliverChenO 离线
                        OliverChenO 离线
                        OliverChen
                        在 回复了 Diga 最后由 编辑
                        #10

                        Diga

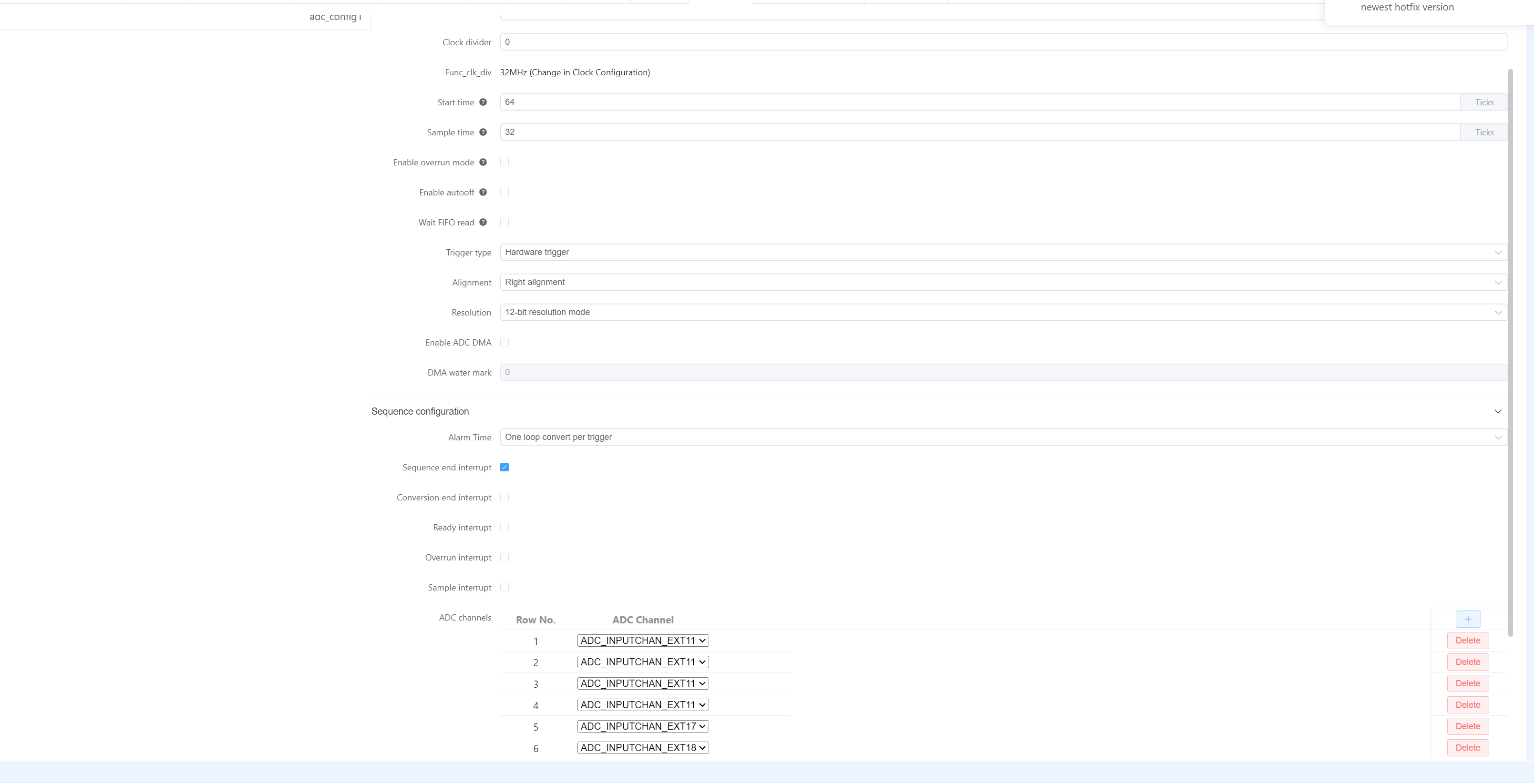

                        ADC0


                        ADC1


                        1 条回复 最后回复
                        0
                        • DigaD 离线
                          DigaD 离线
                          Diga
                          写于 最后由 编辑
                          #11

                          先这样试试，你把俩序列的所有通道配成同一个，然后切换配置的时候不要修改通道，只切换 Trigger，看一下结果

                          OliverChenO 1 条回复 最后回复
                          0
                          • OliverChenO 离线
                            OliverChenO 离线
                            OliverChen
                            在 回复了 Diga 最后由 编辑
                            #12

                            Diga

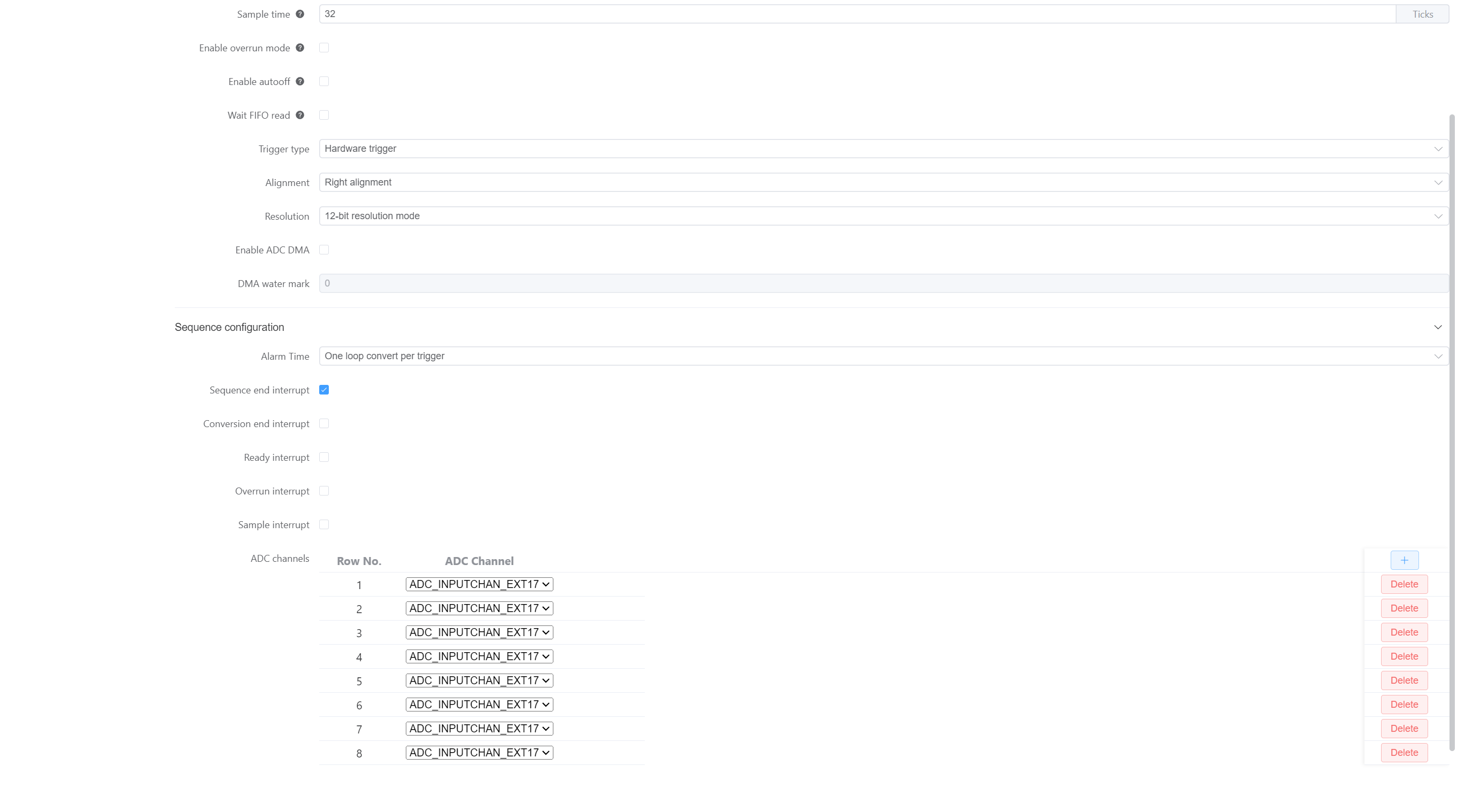

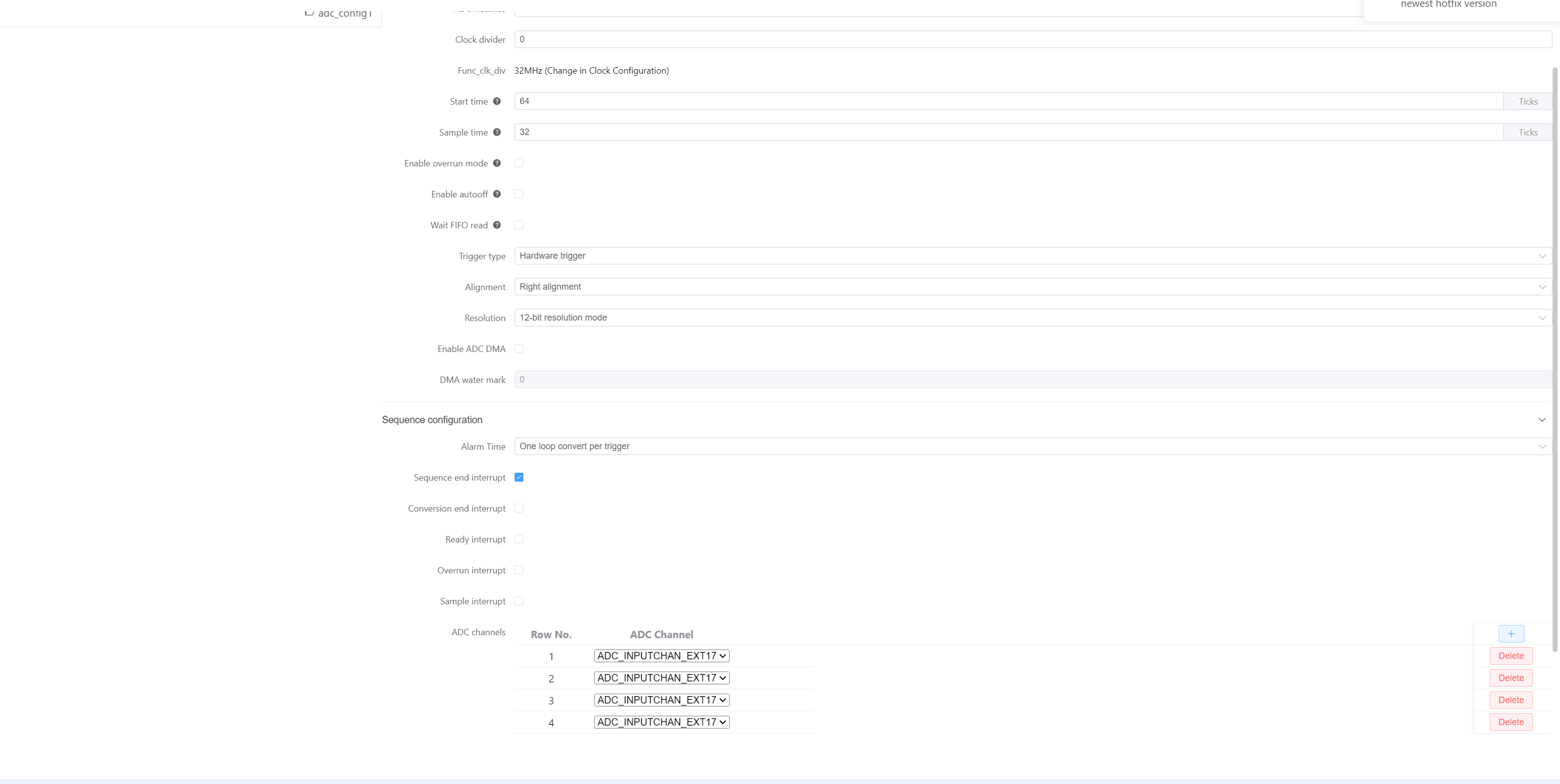

                            ADC0配置:

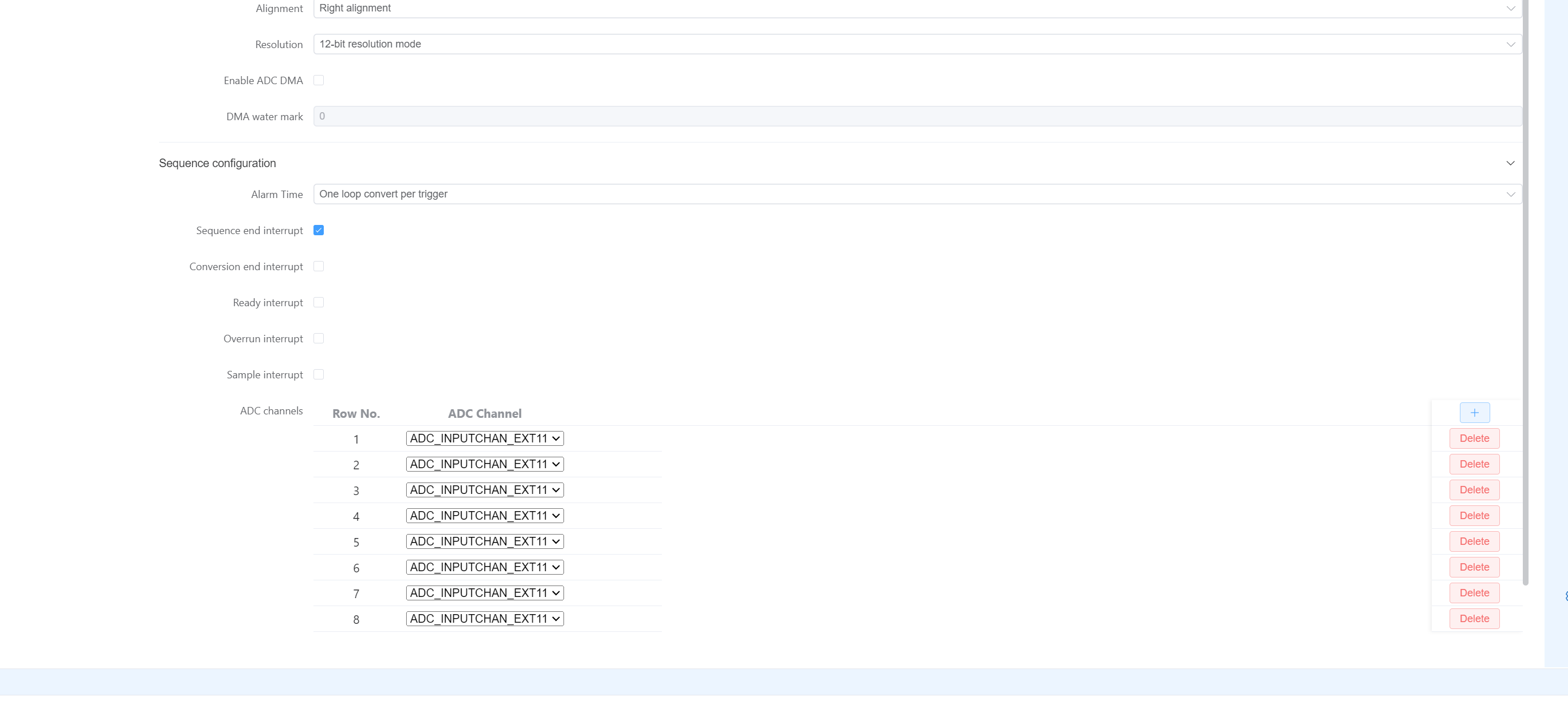

                            ADC1配置


                            代码

                            void user_adc_start_conversion(void)
{
	tmu_target_module_t targetModule = TMU_TARGET_MODULE_ADC1_EXT_TRIG;

	/* Configure ADC channel selection based on PWM index */
	if(adcInst[UserAdcParams.pwmIndex][0] == ADC1_INST) {
//		ADC1->CHSEL[0] = adcInst[UserAdcParams.pwmIndex][1];
//        ADC1->CHSEL[1] = adcInst[UserAdcParams.pwmIndex][1];
//        ADC1->CHSEL[2] = adcInst[UserAdcParams.pwmIndex][1];
//        ADC1->CHSEL[3] = adcInst[UserAdcParams.pwmIndex][1];
		targetModule = TMU_TARGET_MODULE_ADC1_EXT_TRIG;
	} else {
//		ADC0->CHSEL[0] = adcInst[UserAdcParams.pwmIndex][1];
//        ADC0->CHSEL[1] = adcInst[UserAdcParams.pwmIndex][1];
//        ADC0->CHSEL[2] = adcInst[UserAdcParams.pwmIndex][1];
//        ADC0->CHSEL[3] = adcInst[UserAdcParams.pwmIndex][1];
		targetModule = TMU_TARGET_MODULE_ADC0_EXT_TRIG;
	}

	/* Update TMU target module directly without reinitializing entire TMU
	 * This is more efficient than TMU_DRV_Init which resets all target modules
	 */
    TMU->MUX[3] = 0;
    TMU->MUX[4] = 0;
    TMU_SetTrigSourceForTargetModule(TMU, TMU_TRIG_SOURCE_eTMR0_EXT_TRIG, targetModule);
}

                            结果如下

                            1 条回复 最后回复
                            0
                            • DigaD 离线
                              DigaD 离线
                              Diga
                              写于 最后由 编辑
                              #13

                              你的这个结果是什么意思？ADC0 的 CH11？or ADC1 的 CH17？或者两者都有？
                              另外这两个通道的理想结果应该是多少

                              OliverChenO 1 条回复 最后回复
                              0
                              • OliverChenO 离线
                                OliverChenO 离线
                                OliverChen
                                在 回复了 Diga 最后由 编辑
                                #14

                                Diga 不好意思，两者都有，所以看起来波动很大，这里我重新测了下，不切换的情况下很稳定上边这个是ADC1下边是ADC0，基本误差不差10


                                1 条回复 最后回复
                                0
                                • DigaD 离线
                                  DigaD 离线
                                  Diga
                                  写于 最后由 编辑
                                  #15

                                  看起来你上一张图的下限 2900 应该是 ADC0 CH11 的结果，上限 3281 应该是 ADC1 CH17 的结果。那这两个通道的电压不一样，采样的结果不一样，不是一件正常的事嘛？

                                  要证明在跳，得把两个结果区分出来

                                  OliverChenO 1 条回复 最后回复
                                  0
                                  • OliverChenO 离线
                                    OliverChenO 离线
                                    OliverChen
                                    在 回复了 Diga 最后由 编辑
                                    #16

                                    Diga 理解你的意思了，我再试试

                                    1 条回复 最后回复
                                    0
                                    • FrankieF Frankie 将这个主题转为问答主题，在
                                    • FrankieF Frankie 将这个主题标记为已解决，在

                                  • 云途开发生态介绍

                                    快速上手云途开发生态

                                  • 云途论坛规则/Yuntu Forum Rules

                                    发帖前请查看

                                  • YT CONFIG TOOL调查问卷

                                    帮助改进和优化YT CONFIG TOOL，有机会抽取YTM32B1ME0 EVB哦...

                                    • can
                                    28
                                    demo
                                    23
                                    uds
                                    14
                                    lin stack
                                    13
                                    md14
                                    6
                                    yt-link
                                    6
                                    fbl
                                    5
                                    adc模块
                                    4
                                    Online Users
                                    • 登录
                                    • 登录或注册以进行搜索。
                                    • 第一个帖子
                                      最后一个帖子
                                    0
                                    • 版块
                                    • 最新
                                    • 标签
                                    • 热门
