YTM32B1HA01 ADC采样有误差

[曹文勋]

adc采样配置为2M

但是和实际万用表测量下来的数据有误差

以下是测量单组稳定数据：

最多存在10mv多的误差

[曹文勋]

此误差较大，已影响到正常数据执行

[ysog]

VREFH准确吗

[曹文勋]

ysog 在 YTM32B1HA01 ADC采样有误差 中说：

VREFH准确吗

VREFH 稳定的3.324V

[曹文勋]

ysog 在 YTM32B1HA01 ADC采样有误差 中说：

VREFH准确吗

Cref 那边电容贴的1nf 影响吗

[quanfeng]

1. 有尝试将 sampleTime 值改为 18，ADC 采样频率为 1M 的情况下，看误差是否有改善吗
2. 有使用示波器去抓取靠近 MCU ADC IO 输入端的电压是否本身就存在抖动

[曹文勋]

quanfeng 在 YTM32B1HA01 ADC采样有误差 中说：

1. 有尝试将 sampleTime 值改为 18，ADC 采样频率为 1M 的情况下，看误差是否有改善吗
2. 有使用示波器去抓取靠近 MCU ADC IO 输入端的电压是否本身就存在抖动

1.待尝试
2.外部电路使用多个万用表长时间监控比较稳定，示波器抓取量程有点不够，没法做说明

[曹文勋]

这是Vref那边的电路

[HAIYANG]

配置8个通道采集同一路ADC看一下8次采样结果之间偏差大不大

[HAIYANG]

曹文勋 计算是按照3.3V来算的吗

[yt0503]

ADC采样漂移或不准问题排查方法:https://forum.ytmicro.com/topic/444/adc采样漂移或不准问题排查方法?_=1765361161907

[曹文勋]

HAIYANG 在 YTM32B1HA01 ADC采样有误差 中说：

曹文勋 计算是按照3.3V来算的吗

是的

[曹文勋]

yt0503 在 YTM32B1HA01 ADC采样有误差 中说：

ADC采样漂移或不准问题排查方法:https://forum.ytmicro.com/topic/444/adc采样漂移或不准问题排查方法?_=1765361161907

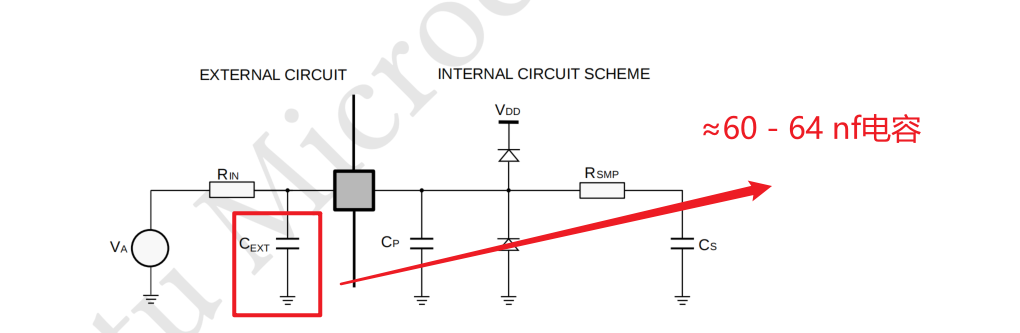

这个上面都排查过了 依然有误差，HA01的 Cext电容大小 DS上标注 只要>50就行，我换了60~64的，采样1M 2M都试过了

[Diga]

你的转换序列是什么？可以先试一下只对这个通道进行采样，连采8次看结果

[曹文勋]

Diga 在 YTM32B1HA01 ADC采样有误差 中说：

你的转换序列是什么？可以先试一下只对这个通道进行采样，连采8次看结果

对同一通道 两个group 各自采集8次，数据按3.3换算电压1.576，实际万用表测量电压1.58

[Diga]

这个结果看起来蛮正常的，那就是说明在通道切换出问题了。

1. HA01 ADC 有个 errata，如果序列中同时有高低通道，则采样结果会受影响
2. 外部信号如果是个弱驱动信号，如果采样时间不够，会导致采样电容充放电不完全，采样结果异常，这个要么增加采样时间，要么加强这个外部电压信号的驱动能力

[曹文勋]

Diga 在 YTM32B1HA01 ADC采样有误差 中说：

这个结果看起来蛮正常的，那就是说明在通道切换出问题了。

1. HA01 ADC 有个 errata，如果序列中同时有高低通道，则采样结果会受影响
2. 外部信号如果是个弱驱动信号，如果采样时间不够，会导致采样电容充放电不完全，采样结果异常，这个要么增加采样时间，要么加强这个外部电压信号的驱动能力

这个结果实际已经有0.005往上的误差了，有的时候会更大，这个现象会导致在实际场景计算的结果偏大，超过客户需求范围，我看了errata 应该不存在高低通道

目前是
ADC 0 两个group 10ms 执行 每个Group < 8通道
ADC 1 两个group 每个Group <= 8通道

之前我在ME05上有这个问题，但是当时换了电容好像就好了，目前换了电容还没解决，晚点我看看是不是因为实际电容在运行当中<50nf导致的，我换个更大的试试看，现在是60的

[曹文勋]

Diga
请教一下

这个Vdd需要配置吗，我看别的帖子上Vrefh是需要5V电压吗？目前Refh只有3.3，这个内部电压Vdd在哪里看，我如何判断ΔVdda的大小，这个内部Vdd 和 我理解的外部Vdd是同一个吗

[Diga]

VDDA 是MCU 模拟部分的供电，VDD 是 MCU 的供电，通常在画 PCB 时候，VDD 跟 VDDA 应该是连一起的。VREFH 是模拟器件的参考电压。这三个电压建议一致

[曹文勋]

哪位有空远程帮忙看看吗，或者有没有其他思路，改排除的都排除的差不多了
