使用SPI片选脚master模式硬件不受控

[Derrick]

zmf 把R116电阻拿下来测引脚试一下呢

[zmf]

去掉过R116电阻也是控制不了，如果我们外加一个上来电阻，这个引脚受控只在初始化的一瞬间，直接量MCU管脚的就是这样现象。
我们是否有断开硬件片选的操作，软件直接控制片选的函数，我尝试使用过这个函数但是也没有作用；

还是说这里不能选择这个SDK片选才可以用这个函数

[Derrick]

zmf 可以把PB17配置成GPIO去做片选操作，另外能具体描述下引脚是怎么不受控吗，一直拉高还是拉低，还是有跳变

[zmf]

Derrick 配置为低就一直输出低，如果配置为高，上电初始化后也一直为低

[zmf]

Derrick junhanhuang 这个SPI片选脚无法控制的问题还是没能解决。现在我使用的一个GPIO当成片选来控制，当作主机发送可以，但是接受从机数据有问题。PIN脚用示波器量MISO数据数据是对的，但是receive buff里面全是0.请问是否可以使用软件片选来操作，屏蔽硬件片选带来的数据接收问题，急急急！！！

[zmf]

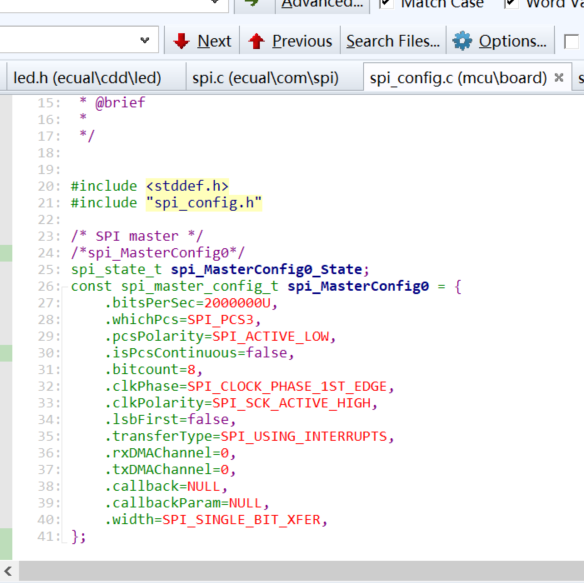

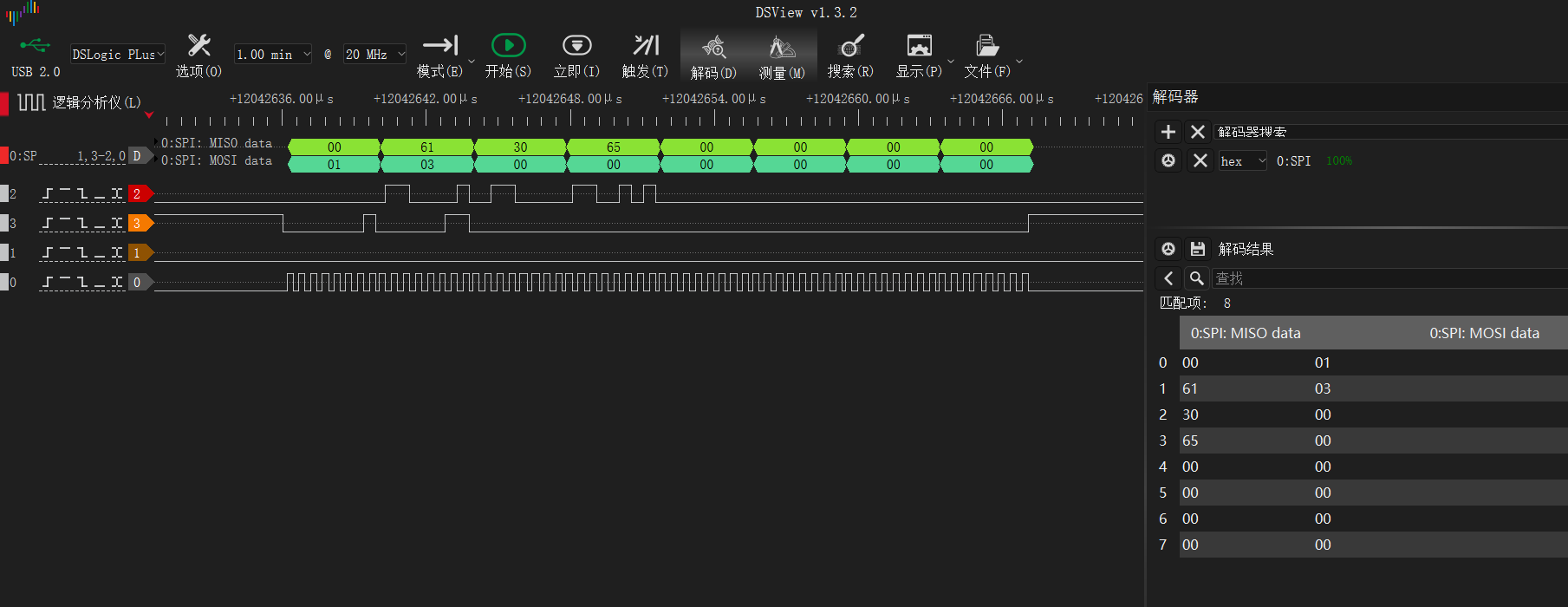

逻辑分析仪采集到的数据和SPI配置以及工具的配置

2.0_app - 副本.yct

[zmf]

能来个AE线上远程帮忙看看么？这个问题已经提了20多天没用反馈了！！

[Derrick]

zmf 明天早上可以拉个会远程看一下

[zmf]

Derrick 上午九点或九点半可以？来个会议链接

[Derrick]

zmf 上午突然有点事情，下午看情况再拉个会，因为我看你有跑RTOS，而且所有的外设时钟都是配置的都是SIRC，你可以试着先屏蔽其他模块只留SPI通信，调整SPI的波特率和时钟，或者拿SPI的demo改成你的配置跑一下

[zmf]

Derrick 我想和外设时钟没关系，因为硬件SPI模块时钟工作是正常的，其余的PIN脚工作也都是正常的，只是PCS3这一个脚工作不正常。我的诉求是SDK是否支持软件片选GPIO的功能，现在我不想使用这个硬件片选了，另选了另外一个GPIO来代替，但是发送正常，接收buff不正常

[zmf]

此主題已被删除！

[zmf]

Derrick 有时间还是拉个会议帮我们看一下，现在跑demo配置 PTB17D 的PCS3也不行了，感觉很玄

[Derrick]

zmf 现在没空，晚上加班看？我不是看到你发demo能跑通了，可以试试把RTOS的任务全部屏蔽只留SPI，如果能正常就逐步放开任务，看看是哪个任务影响了

[zmf]

Derrick 后面我把部分不用的模块去掉后重新生成到我自己的工程中，烧录进去发现还是没法驱动那个PCS3的Pin。后面刷只有SPI模块的DEMO工程也不行了。。。我再试试，你约个晚上方便的会议时间在帮忙看一下。我们现在最急还是想用软件片选功能，不用硬件片选（因为现在的硬件和供应商都改成了软件片选模式DIO模式）

[Derrick]

zmf 现在有空吗，一起看下

[zmf]

Derrick 可以，来个会议链接

[Derrick]

zmf Derrick 邀请您参加腾讯会议
会议主题：Derrick 的快速会议
会议时间：2025/09/09 19:08-20:08 (GMT+08:00) 中国标准时间 - 北京

点击链接直接加入会议：
https://meeting.tencent.com/dm/9Rbd8qgvjg44

#腾讯会议：497-796-579

复制该信息，打开手机腾讯会议即可参与

[Derrick]

总结，SPI硬件外设片选脚可控，只是对错了pin脚，硬件片选软件片选都可以用。
接收buff没有数据是因为MISO上的R117电阻坏了不导通，导致MCU采样不到电平，换电阻就可以解决。
