不同芯片最低功耗测试

[Derrick]

版本：

Config Tool Version：2.7.6
IDE:GCC+VSCode

使用方法

在调查分析低功耗问题时，可以将下面对应的elf文件下载到板子上进行功耗测试。
如功耗比对正常，就可以快速排除芯片自身，及部分硬件电路的原因。

• ELF文件可以使用Ozone 或者 JFlash 直接进行下载；
• 也可以J-Link Commander 连接后，"loadfile XXX.elf" 进行下载；
• 下载后注意需要复位运行。

工程配置

• 使用FIRC作为系统时钟，关闭PLL及外部晶振时钟，模块时钟也都默认不做配置
• 芯片引脚全部默认不做配置
• 10秒后进入最低功耗模式
• Reset脚复位唤醒


测试注意事项

• 电流表串联进芯片VDD PIN脚，不要分流其他器件。
• 断开仿真器。
• YTM32B1LE0开发板测试需要拿掉2个滑动变阻器RP1，RP2。
• YTM32B1HA0开发板测试需要拔掉J35，J36

YTM32B1LE0

YTM32B1LE0_Standby_SIRC_Enable.elf
YTM32B1LE0_Standby_SIRC_Disable.elf
YTM32B1LE0_Standby.zip

YTM32B1LE1

YTM32B1LE1_Standby_SIRC_Enable.elf
YTM32B1LE1_Standby_SIRC_Disable.elf
YTM32B1LE1_Standby.zip

YTM32B1MC0

YTM32B1MC0_Standby_SIRC_Enable.elf
YTM32B1MC0_Standby_SIRC_Disable.elf
YTM32B1MC0_Standby.zip

YTM32B1MD1

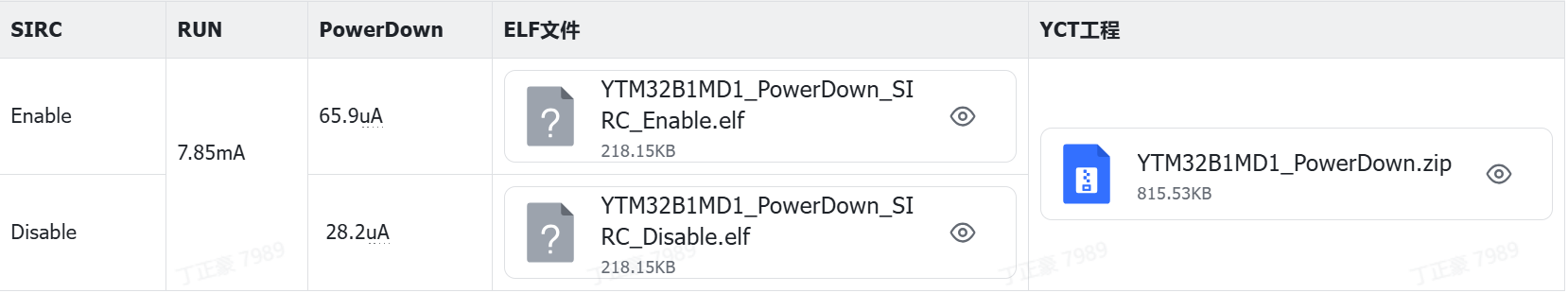

YTM32B1MD1_PowerDown_SIRC_Enable.elf
YTM32B1MD1_PowerDown_SIRC_Disable.elf
YTM32B1MD1_PowerDown.zip

YTM32B1MD2

YTM32B1MD2_Standby_SIRC_Enable.elf
YTM32B1MD2_Standby_SIRC_Disable.elf
YTM32B1MD2_Standby.zip

YTM32B1ME0

YTM32B1ME0_PowerDown_SIRC_Enable.elf
YTM32B1ME0_PowerDown_SIRC_Disable.elf
YTM32B1ME0_PowerDown.zip

YTM32B1HA0

YTM32B1HA0_PowerDown_SIRC_Enable.elf
YTM32B1HA0_PowerDown_SIRC_Disable.elf
YTM32B1HA0_PowerDown.zip

YTM32Z1LS0

YTM32Z1LS0_Standby_SIRC_En.elf
YTM32Z1LS0_Standby_SIRC_Dis.elf
YTM32Z1LS0_PowerDown.elf

调试低功耗注意事项

1. 调试低功耗模式时在main函数中加一个延时

• 在进入低功耗之前加入适当的延时。防止芯片因上电后立即进入低功耗模式而无法烧录，调试正常后再去掉延时函数。

2. SysTick在进入低功耗模式或者跳转APP时关闭

• 列表SysTick在调用OSIF_TimeDelay等函数会自动打开；需要在bootloader跳转APP之前关闭:

SCB->ICSR |= SCB_ICSR_PENDSTCLR_Msk;
SysTick->CTRL = 0x00;

3. 低功耗休眠LPACK问题

• 低功耗休眠唤醒压测时，监测RSSR出现LPACK
• 出现LPACK的原因是在睡眠之前，有外设有中断消息产生总线请求，导致MCU无法进入低功耗
  措施：
• 在睡眠之前把不需要工作的外设Disable，其外设中断Disable；
• 在唤醒以后吧需要工作的外设重新Enable，其外设中断Enable；
